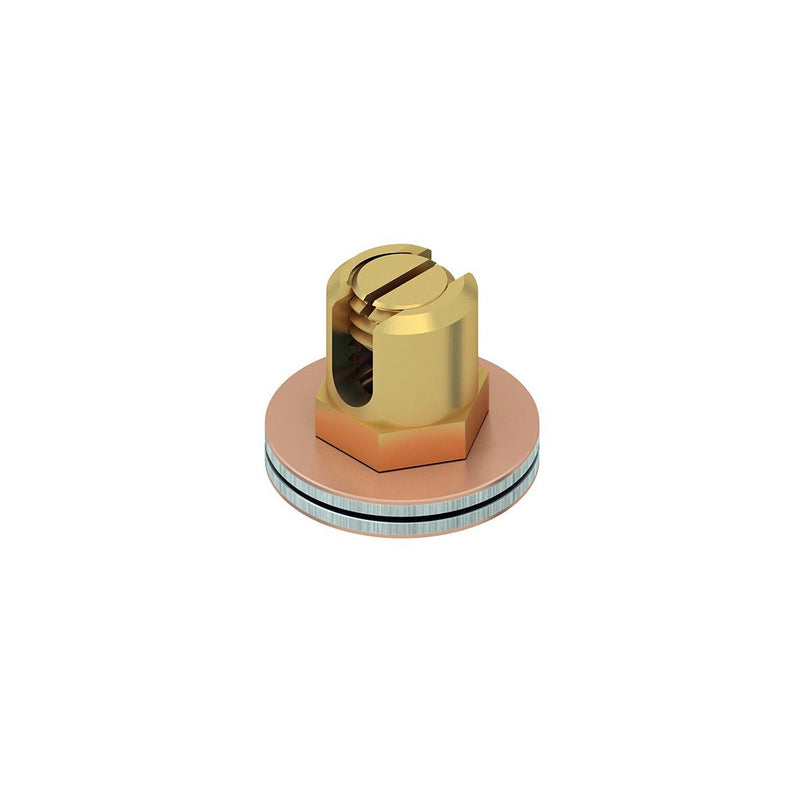

Niedax - Erdanschlussklemme Erdungsklemme MTEKM 6X25 MS

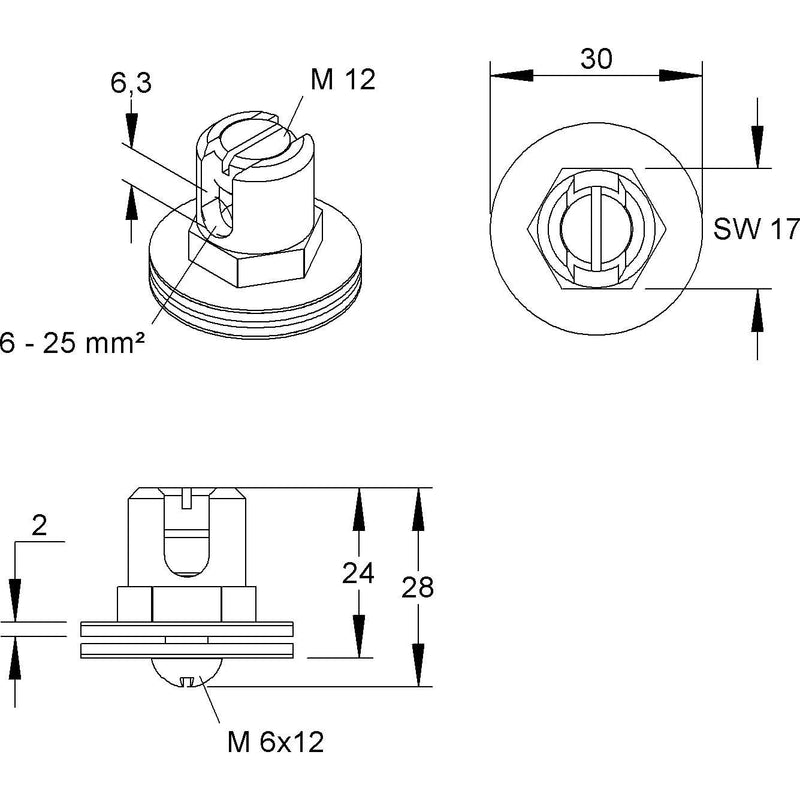

Erdungsklemme, mit Gewindestift M 12, 2 Scheiben Ø 30 mm und Schraube M 6X12, zur Sicherstellung des Potentialausgleichs bei Gitterrinnen mit einem mittigen Längsdrahtabstand von max. 25 mm sowie alle gängigen Kabelrinnen mit Bohrungen Ø 6 - Ø 7 mm für den Anschluss von Potentialausgleichs-/Erdungsleitungen-mehrdrähtig oder massiv- im Innenbereich. Im Falle eines isolierten Leiters ist die Entfernung der Isolierung auf einer Länge von 30 mm notwendig. Verwendung für : Gitterrinnen MTC 54... MTC 105... MTS 54... MTS 105... Kabelrinnen Abmessungen (ca. Maße) Höhe H : 28 mm Durchmesser : Ø 30 mm Klemmbereich : 6 - 25 mm² Werkstoff Klemme/Gewindestift : Messing, verzinnt Werkstoff Unterlegscheiben : Aluminiumlegierung, kupferbeschichtet Werkstoff Schraube : Stahl, galvanisch verzinkt nach DIN EN ISO 4042, blaupassiviert

Technische Details
Geeignet für	Rundleiter
Anschlussquerschnitt	6..25 mm²
Werkstoff	Messing
Oberflächenschutz	verzinnt

Lieferumfang:
1 x Erdungsklemme
1 x Gewindestift M 12
2 x Scheiben Ø 30 mm
1 x Schraube M 6X12

Keine Downloads vorhanden.
