Niedax - Einschlaganker Nagelanker NA 6X30 E4 6mm Klemmbereich − 50 Stück

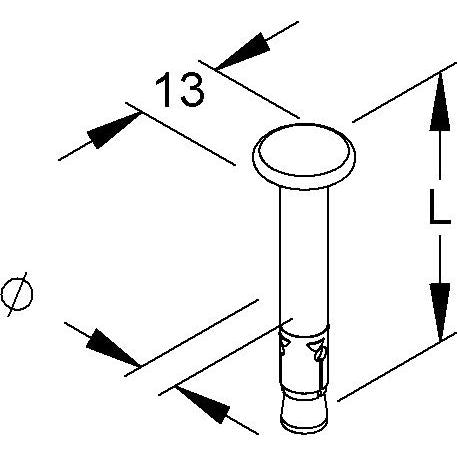

Nagelanker. Anker zur Verwendung im Beton für Mehrfachbefestigung. Der Nagelanker wird in ein Bohrloch gesetzt und durch Aufbringen der Belastung verspreizt. Der Nagelanker ist geeignet für die Durchsteckmontage. Zu montieren durch leichte Hammerschläge auf den Nagelkopf. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und Bauteilabmessungen für Betonfestigkeitsklassen C 20/25 und C 50/60. Die Europäische Technische Bewertung (ETA) ist zu beachten. Die Bemessung der Verankerung erfolgt nach EN 1922-4:2018, Bemessungsverfahren C und Technical Report TR 055, 02/2018. Zur Verwendung im integriertem Funktionserhalt gemäß DIN 4102-12 und -4 bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 02/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich Der Anker darf als Mehrfachbefestigung für die Verankerung abgehängter Decken, Wandverkleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Technische Angaben Gesamtlänge L : 65 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 30 mm Werkstoff : Edelstahl, Werkstoff-Nr. 1.4404, AISI 316L Zulassungs-Nr. : ETA-18/0541 Weitere Zulassungen : DoP NI001

Technische Details
Befestigungsvorrichtung	sonstige
Durchsteckmontage	ja
Vorsteckmontage	nein
Max. Klemmdicke	30 mm
Geeignet für Beton	ja
Werkstoff der Hülse	rostfreier Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz	unbehandelt
Gewindeart	metrisch
Gewindemaß (metrisch)	6
Bohrlochdurchmesser	6 mm
Länge	70 mm
Min. Bohrlochtiefe	75 mm
Zul. Last Zugzone	1,4 kN
Mit Zulassung	ja
Selbstbohrend	nein

Lieferumfang:
50 x Stück Nagelanker
