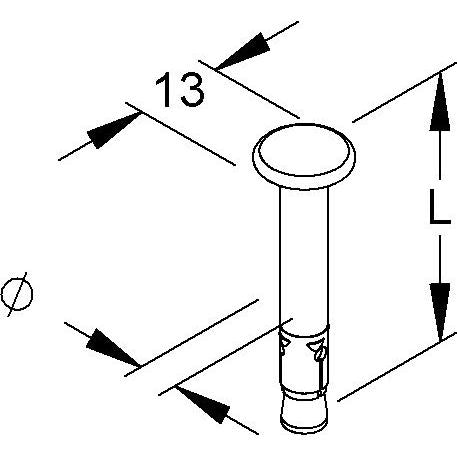

Niedax - Einschlaganker Nagelanker NA 6X30 Bohrnenndurchm.6mm − 100 Stück

Nagelanker. Anker zur Verwendung im Beton für Mehrfachbefestigung. Der Nagelanker wird in ein Bohrloch gesetzt und durch Aufbringen der Belastung verspreizt. Der Nagelanker ist geeignet für die Durchsteckmontage. Zu montieren durch leichte Hammerschläge auf den Nagelkopf. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr. ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Nagelanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Technische Angaben Gesamtlänge L : 65 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 30 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001

Technische Details
Befestigungsvorrichtung	sonstige
Durchsteckmontage	ja
Vorsteckmontage	nein
Max. Klemmdicke	30 mm
Geeignet für Beton	ja
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Gewindeart	metrisch
Gewindemaß (metrisch)	6
Bohrlochdurchmesser	6 mm
Länge	70 mm
Min. Bohrlochtiefe	75 mm
Zul. Last Zugzone	1,4 kN
Mit Zulassung	ja
Selbstbohrend	nein

Lieferumfang:
1 x Niedax - Einschlaganker Nagelanker NA 6X30 Bohrnenndurchm.6mm − 100 Stück
