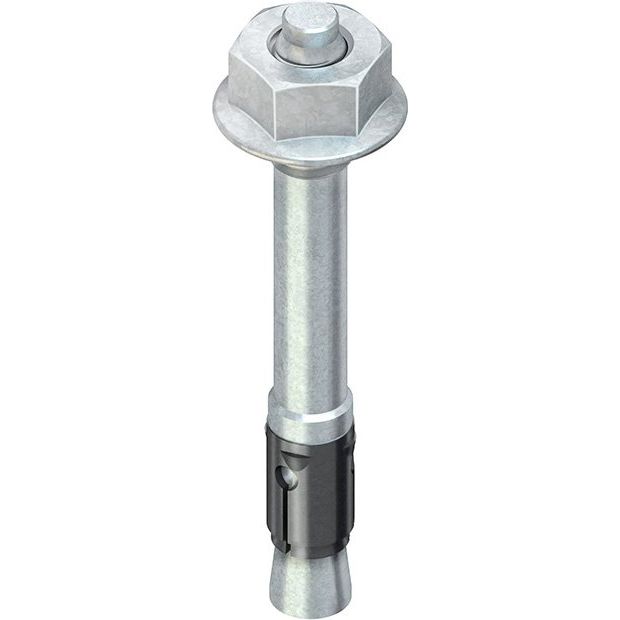

Niedax - Einschlaganker Durchsteckanker DAM 6X10 M6

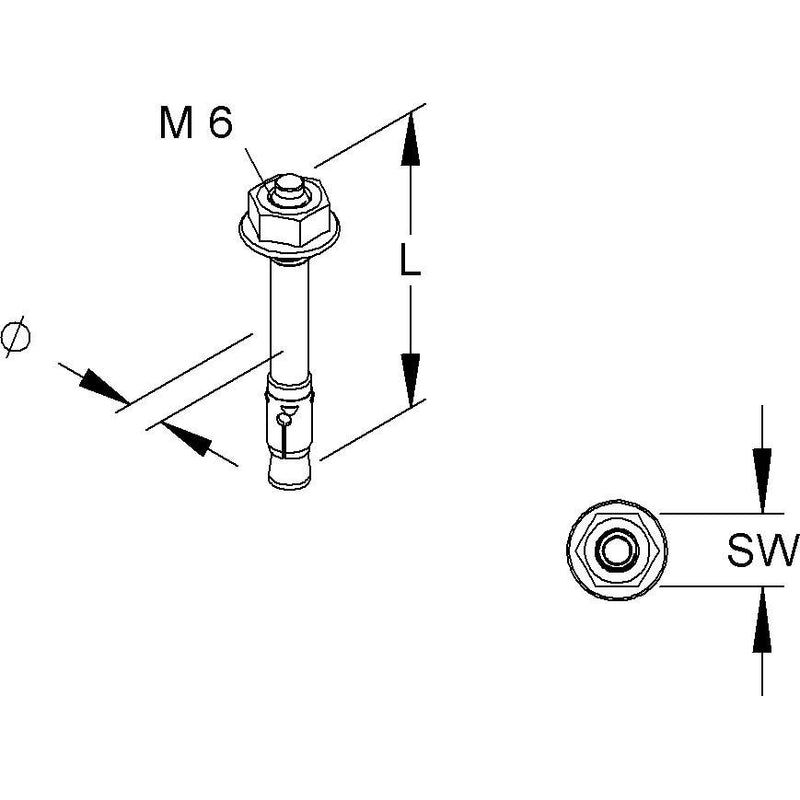

Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 55 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001

Technische Details
Befestigungsvorrichtung	sonstige
Durchsteckmontage	ja
Vorsteckmontage	nein
Max. Klemmdicke	10 mm
Geeignet für Beton	ja
Geeignet für Naturstein	nein
Schlüsselweite	10 mm
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Gewindeart	metrisch
Gewindemaß (metrisch)	6
Bohrlochdurchmesser	6 mm
Länge	40 mm
Min. Bohrlochtiefe	50 mm
Zul. Last Zugzone	1,4 kN
Mit Zulassung	ja
Selbstbohrend	nein

Lieferumfang:
1 x Niedax - Einschlaganker Durchsteckanker DAM 6X10 M6 1 x Flanschmutter (galvanisch verzinkt)
