Niedax - Einbaudose für Geräteeinbaukanal Geräteeinbausystem GES 3 VW VW

Geräteeinbausystem, vorkonfektioniert, dreifach, waagerecht, anschlussfertig vorverdrahtet, komplett mit Adapter- und Abdeckrahmen, mit Steckdoseneinsatz für Allgemeinstromkreise, zum Aufrasten in die Deckelaufnahmekontur der Gerätekanäle. Empfohlen bei normaler Beanspruchung. Für besondere Beanspruchungen (z.B. Schulen, Werkstätten, Sporthallen) empfehlen wir die Verwendung unserer Geräteeinbaudosen GDM 50... in Verbindung mit einem adäquaten Schalterprogramm. Der Querschnitt ca. 2880 mm² ist vom nutzbaren Querschnitt des Gerätekanals abzuziehen. Set besteht aus: 1 x Schutzdose, dreifach, grau 1 x Geräteadapter, dreifach, Modul 45, mit 4 Federclips 1 x Steckdoseneinsatz, dreifach, waagerecht, mit Steckklemmen für Leitungen 1,5 - 2,5 mm², 2-polig, mit Berührungsschutz 1 x Abdeckrahmen, dreifach, Modul 45, einschließlich Sichtfenster mit Etikett für Beschriftungsfeld 2 x Kabelbinder für die Zugentlastung 1 x Montageanleitung Verwendung für : Gerätekanalunterteile GKU ..., DKU ... Pultkanalunterteile PGU ..., PLU ... Aluminiumkanalunterteile GAU ..., DAU ... Energiesäulen ESDB 133/..., ESED 133/..., ESDD 133/... Abmessungen (ca. Maße) H x B : 83 x 183,5 mm für Deckelöffnung : 78 mm Nennspannung : 250V / 16A Steckdoseneinsatz Farbton : verkehrsweiß RAL : 9016 (ähnlich) Abdeckung Farbton : verkehrsweiß RAL : 9016 (ähnlich)

Technische Details
Anzahl der Einheiten	3
Montageart der Dose	Front
Ausführung	geschlossen
Geräteart	sonstige
Befestigungsspur	sonstige
Montageart Installationsgerät	rasten
Zugentlastungsmöglichkeit	ja
Mit Anschlussraum	ja
Werkstoff	sonstige

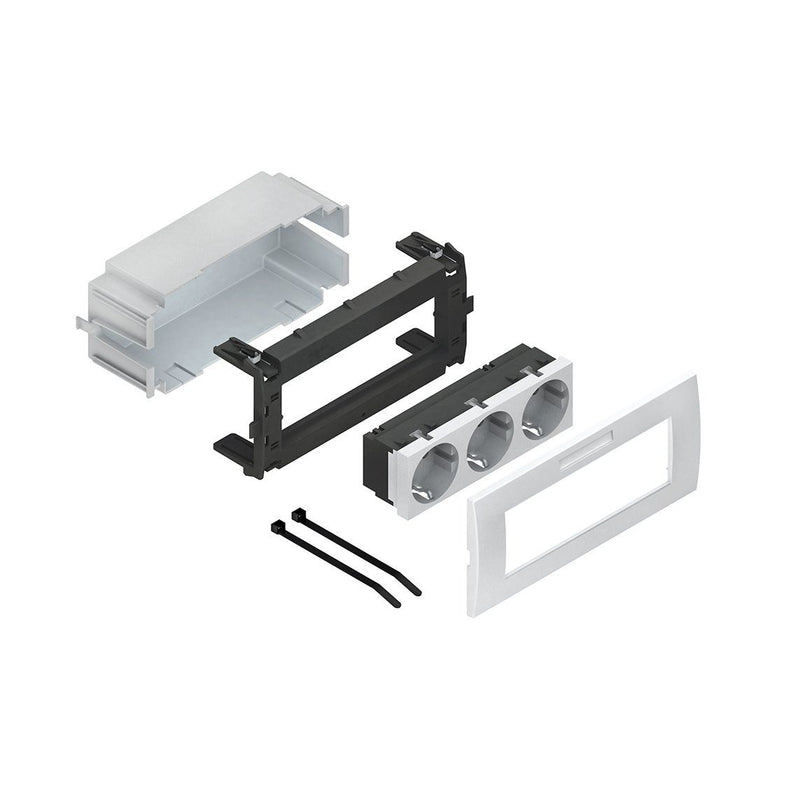

Lieferumfang:
1 x Schutzdose, dreifach
1 x Geräteadapter, dreifach
1 x Steckdoseneinsatz, dreifach
1 x Abdeckrahmen, dreifach
2 x Kabelbinder
