Niedax - Einbaudose für Geräteeinbaukanal Geräteeinbaudose GDI 60/70 Industrie

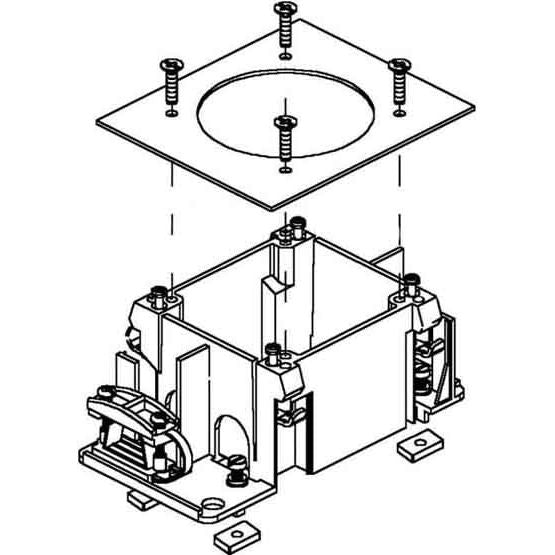

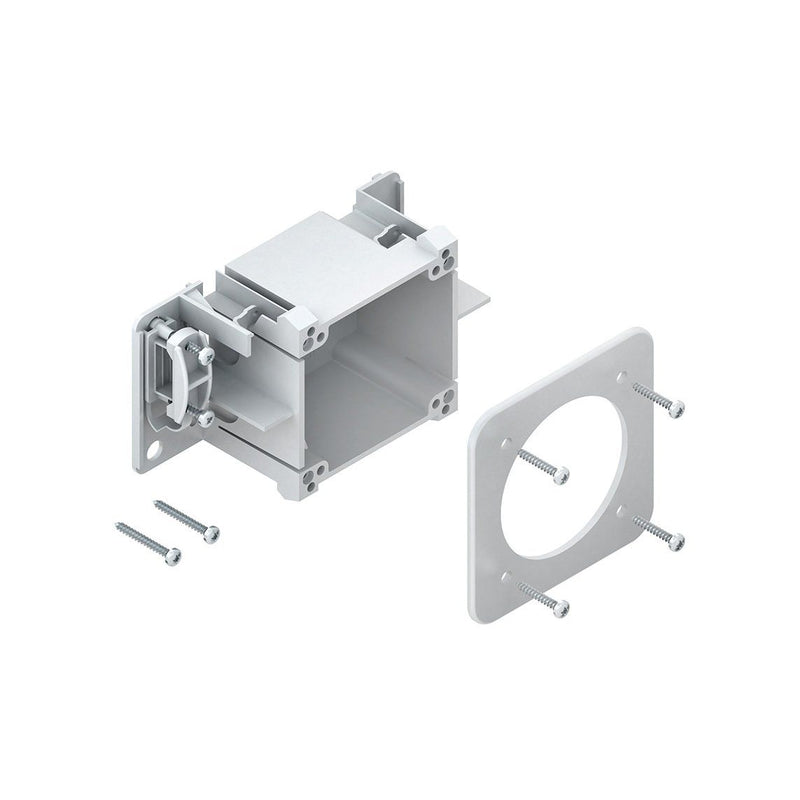

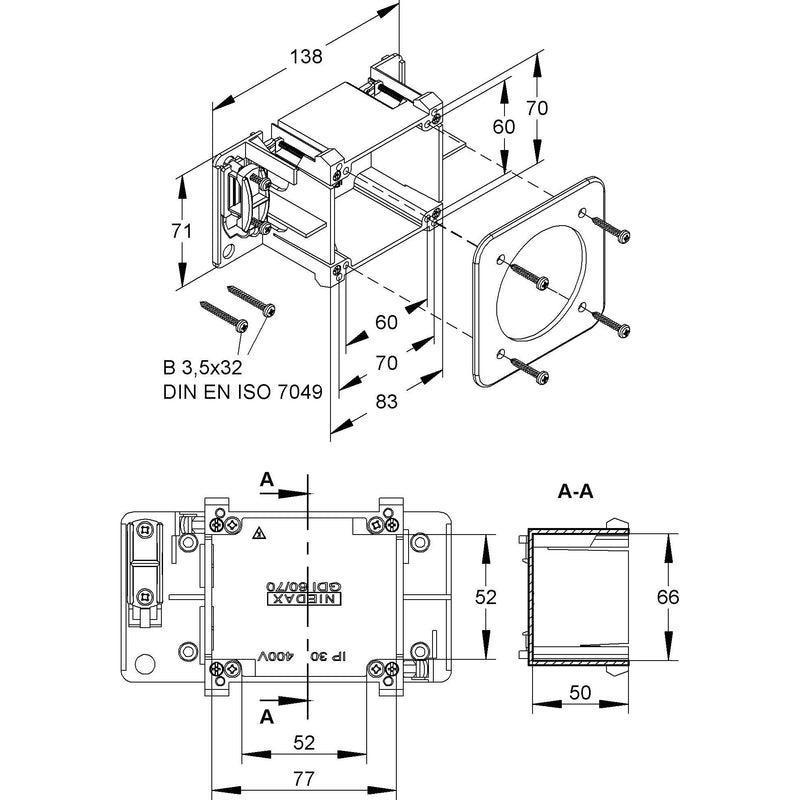

Industrie-Geräteeinbaudose, frontrastend, robuste Bauform, mit großem Verdrahtungssraum, mit seitlich vorgeprägten Kabeldurchführöffnungen un Zugentlastung, zum Einhängen in die Deckelaufnahmekontur von Gerätekanälen sowie zur Klemmbefestigung auf Hutprofile TS 35 deren Anschlussmaße DIN EN 60715 entsprechen, mit 60/70 mm Befestigungsspur, für die Aufnahme von Industrie-Steckvorrichtungen bis 32A und für CEE Steckdosen bis 32A, halogenfrei, einschließlich Zubehörset. Der Querschnitt ca. 3167 mm² ist vom nutzbaren Querschnitt des Gerätekanals abzuziehen. VDE zertifiziert! Set besteht aus : 1 Geräteeinbaudose GDI 60/70 mit Zugentlastung 6 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x25 V nach DIN EN ISO 7049 2 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x32 V nach DIN EN ISO 7049 1 Abdeckrahmen, keine zusätzlichen Lochblenden erforderlich. Verwendung für : Gerätekanalunterteile GKU ..., DKU ... Pultkanalunterteile PGU ..., PLU ... Aluminiumkanalunterteile GAU ..., DAU ... Energiesäulen ESDB 133/..., ESED 133/..., ESDD 133/... Abmessungen (ca. Maße) H x B x T außen : 71 x 138 x 52 mm lichte Innenmaße Dosenkörper H1 x B1 x T1 : 66 x 77 x 50 mm nutzbare Innenmaße Dosenkörper abzüglich der Schraubendome H2 x B2 x T2 : 52 x 52 x 50 mm für Deckelöffnung : 78 mm Glühdrahtprüfung nach VDE 0471/DIN IEC 695 : 650°C Schutzart : IP30 Farbton : lichtgrau RAL : 7035 (ähnlich) Werkstoff Dosenkörper und Abdeckrahmen : PA (Polyamid), flammwidrig, selbstverlöschend Werkstoff Schrauben und Klemmstücke : Stahl, galvanisch verzinkt

Technische Details
Anzahl der Einheiten	1
Montageart der Dose	Front
Ausführung	geschlossen
Geräteart	CEE
Befestigungsspur	sonstige
Montageart Installationsgerät	schrauben
Zugentlastungsmöglichkeit	ja
Mit Anschlussraum	ja
Werkstoff	Kunststoff
Halogenfrei	ja

Lieferumfang:
1 x Geräteeinbaudose GDI 60/70 mit Zugentlastung
6 Linsenkopf-Blechschrauben B 3,5x25
2 Linsenkopf-Blechschrauben B 3,5x32
1 Abdeckrahmen
