Niedax - Deckelverbinder für Kabeltragsystem Deckelhaltebefestigung DFUB 5.5X19 E4

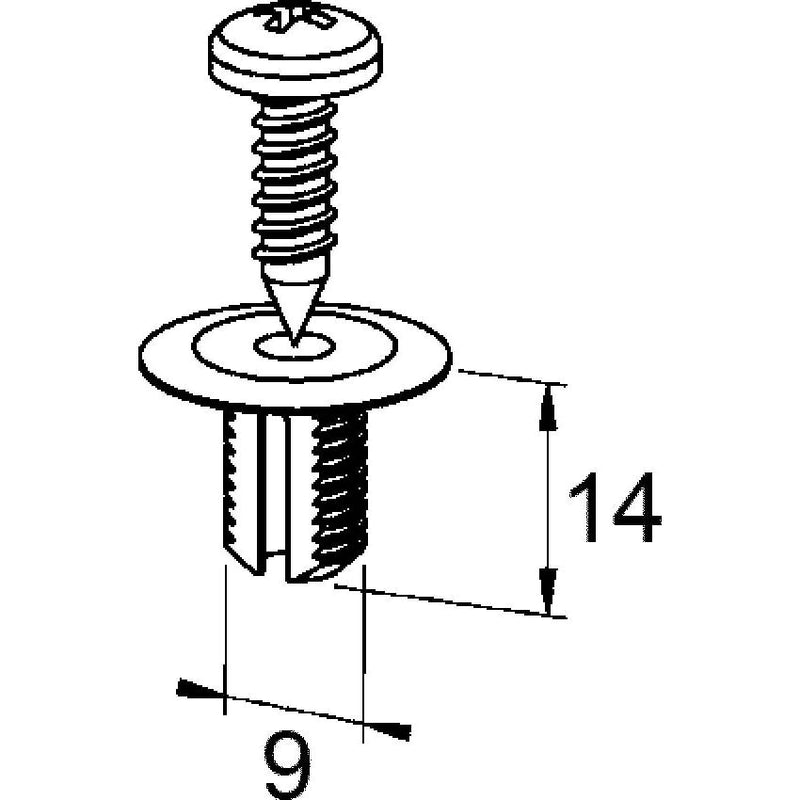

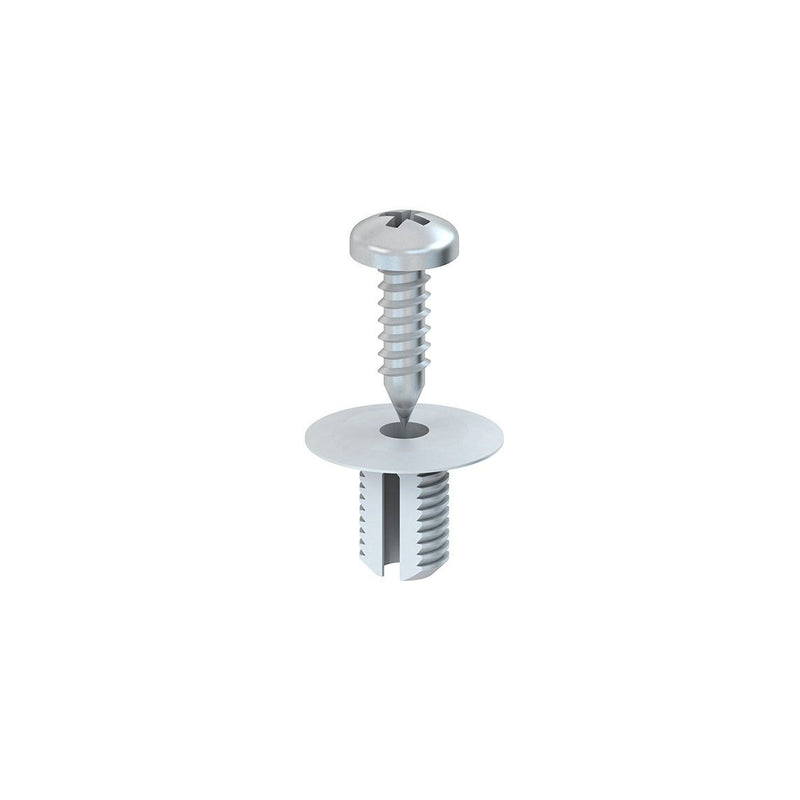

Deckelbefestigung, bestehend aus Kunststoffniet und Linsenblechschraube, zur Befestigung der GFK-Kabelrinnen-/Kabelleiterdeckel sowie GFK-Kabelrinnen- und Kabelleiterformstückdeckel. Zur Befestigung des Deckels ist eine Bohrung Ø 8,2 mm erforderlich. Bei der Befestigung ist darauf zu achten, dass bei normalen Bedingungen 2 Stück pro Meter wechselseitig anzubringen ist. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist die Anzahl der Deckelbefestigungen zu erhöhen. . Verwendbar für: GFK-Kabelleiterdeckel KKD... GFK-Kabelrinnendeckel KPD... GFK-Deckel für Kabelrinne BKDR 200, BKDR 300 und BKDR 400 GFK-Kabelrinnenformstückdeckel Bogen 45° KKCD... Bogen 90° KKBD... Rinnensteigbogen KKBID... Rinnenfallbogen KKBAD... Etage KKETD... Anbau T-Stück, klein KKSSD... Anbau T-Stück, groß KKSTD... GFK-Kabelleiterformstückdeckel Bogen 90° ULBD... Bogen 90°, groß ULBGD... Bogen 2x45° ULBAD... T-Stück ULTED... Kreuzung ULXD... Abmessungen (ca. Maße) Niet-Ø : 9 mm Niethöhe : 14 mm Nietteller : Ø 20 mm Linsenblechschraube : 5,5 x 19 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L

Technische Details
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige

Lieferumfang:
1 x Kunststoffniet
1 x Linsenblechschraube
