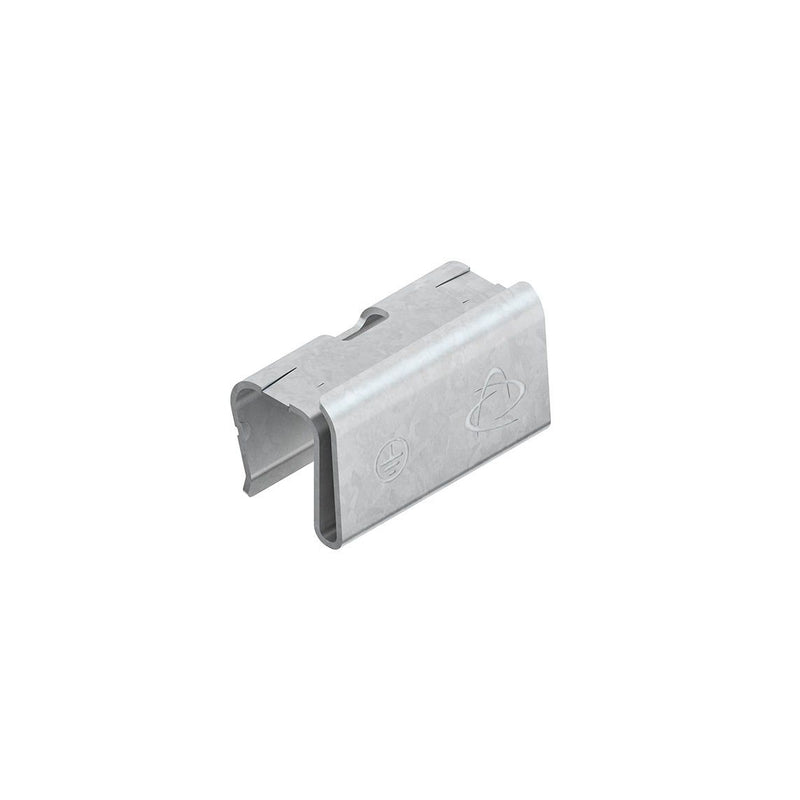

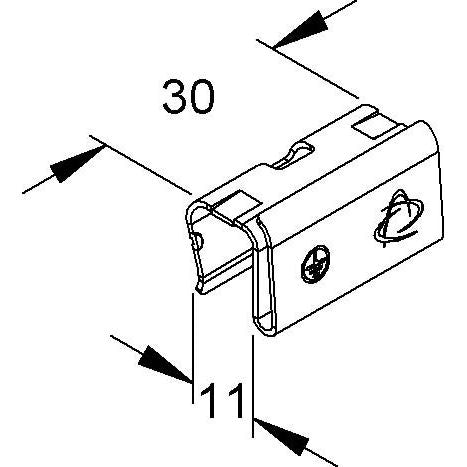

Niedax - Deckelklammer für Kabeltragsystem Deckelhaltefeder RDHFS 9 VZL galv. Verzinkt

Deckelhaltefeder, mit formschlüssigen und unverlierbaren Sitz auf dem Deckel, im montierten Zustand, insbesondere mit rutschsicheren Deckeln, wird ein Verschieben auf der Rinne in horizontaler / vertikaler (= 150 N) Richtung unterbunden, die Deckelhaltefedern erlauben eine einseitige Öffnung des Deckels bis max. 20° und ermöglichen somit eine zusätzliche Nachinstallation bzw. Inspektion von Leitungen, zur Befestigung - Clip-/Klemmfunktion - der Deckel an wandmontierte und freistehende Steigetrassenverkleidungen. Des Weiteren für schwere Kabelrinnendeckel mit und ohne Riffelblechauflage sowie für winkelverstellbare Formstücke 0°-90° im begehbaren Kabelrinnensystem. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von = 50 mm zum Deckelanfang/-ende eingehalten werden muss. Durch die spezielle Form/Kontur ist der Potentialausgleich sichergestellt. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Verwendung für : Steigetrassenverkleidungen STVW... STVWA... STVFA... begehbare Kabelrinnen RDS... RDRS...-2.0 RDSRSL... RDSRS... winkelverstellbare Formstücke 0°-90° RBAVDS... RBAVDSRS... Bedarf : Deckelkurzstücke < 200 mm mind. 2 Deckelhaltefedern Deckelkurzstücke = 200 - 1000 mm mind. 4 Deckelhaltefedern Deckelstücke = 1000 mm mind. 6 Deckelhaltefedern Abmessungen (ca. Maße) Länge L : 30 mm Werkstoff : Stahl, galvanisch verzinkt und passiviert, Deckschicht versiegelt

Technische Details
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	nein
Geeignet für Kabelrinne	ja
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Deckelklammer für Kabeltragsystem Deckelhaltefeder RDHFS 9 VZL galv. Verzinkt
