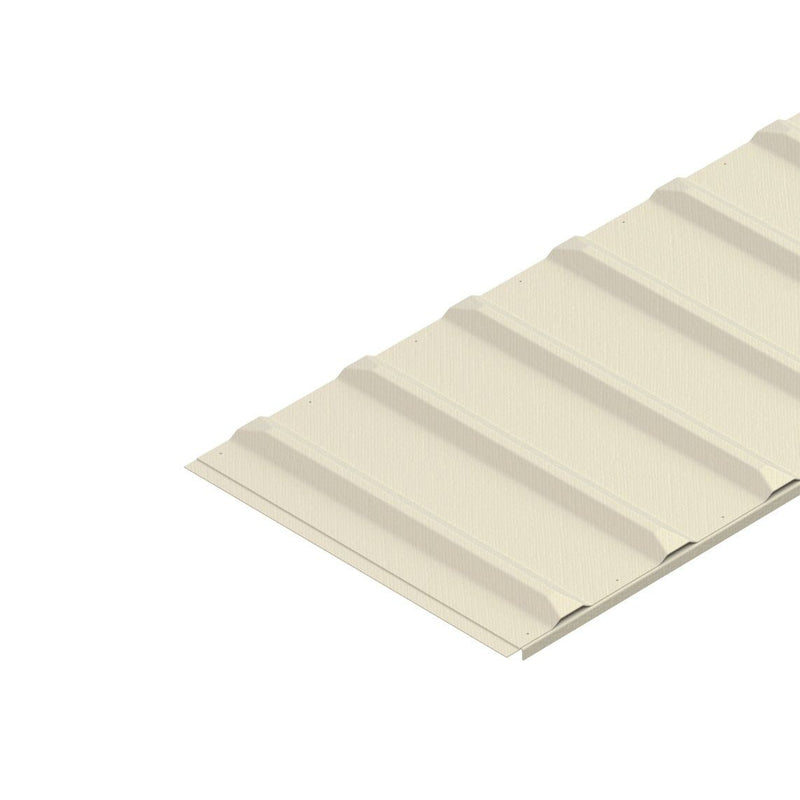

Niedax - Deckel für Kabeltragsystem GFK-Rinnendeckel KKD 750 − 3 Meter

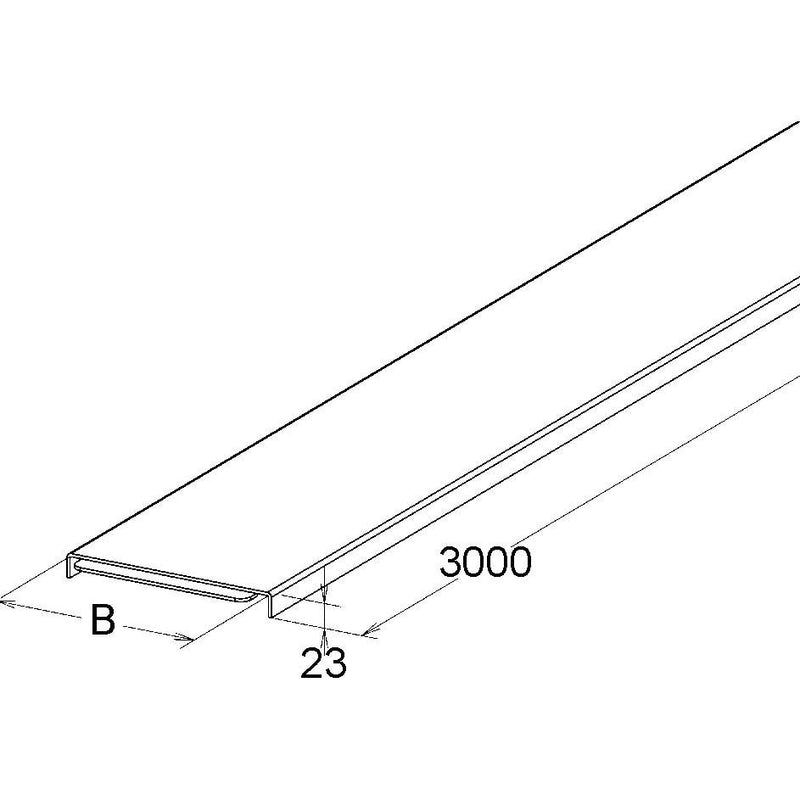

GFK-Deckel für Kabelleiter, gepresst, bestehend aus zwei Winkel zur Auflage auf die Kabelleiterholme sowie mit einem vernieteten Deckel mit nach oben herausgedrückten Sicken zur Stabilität, mit angeformter Lasche zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, halogenfrei. Die Befestigung kann mit Kabelleiter System UL mit Deckelhaltefedern DF... E4, Deckelbefestigungen DFUB 5.5X19 E4 oder DF M, 2 Stück pro Meter erfolgen (bitte gesondert bestellen). Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist die Anzahl der Deckelhaltefedern bzw. Deckelbefestigungen zu erhöhen. Um eine ordnungsgemäße und stabile Montage zu gewährleisten, ist darauf zu achten, dass die Stoßstellen der Deckel einen Mindestabstand von 8 mm aufweisen und zur Stoßstelle der Kabelleitern versetzt angeordnet sind. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Verwendbar für : GFK-Kabelleitern ULL... UL... Abmessungen (ca. Maße) H (außen) x B (innen) : 23 x 752 mm Materialstärke t gesickte Abdeckung : 2 mm Höhe der Sicke H1 : 24 mm Lieferlänge L : 1500 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Oberteilbreite	752 mm
Materialstärke	3 mm
Geeignet für Kabelrinne	ja
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	ja
Länge	3000 mm
Befestigungsart	Deckelklammer
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Deckel für Kabeltragsystem GFK-Rinnendeckel KKD 750 − 3 Meter

Keine Downloads vorhanden.
