Niedax - Deckel Bogen für Kabeltragsystem GFK-Deckel für Bogen ULBGD 750 Breite 750mm

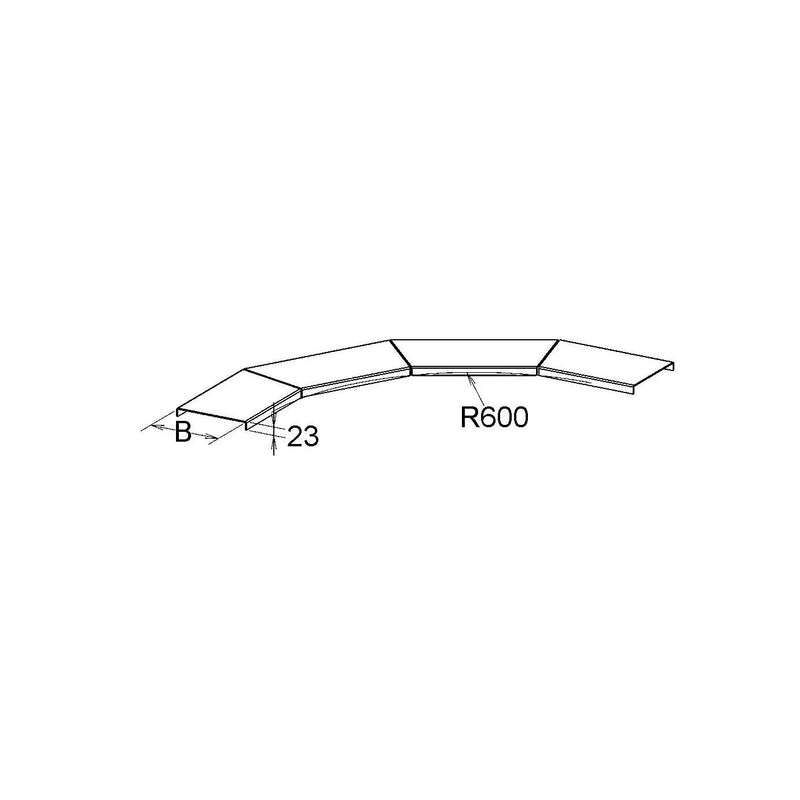

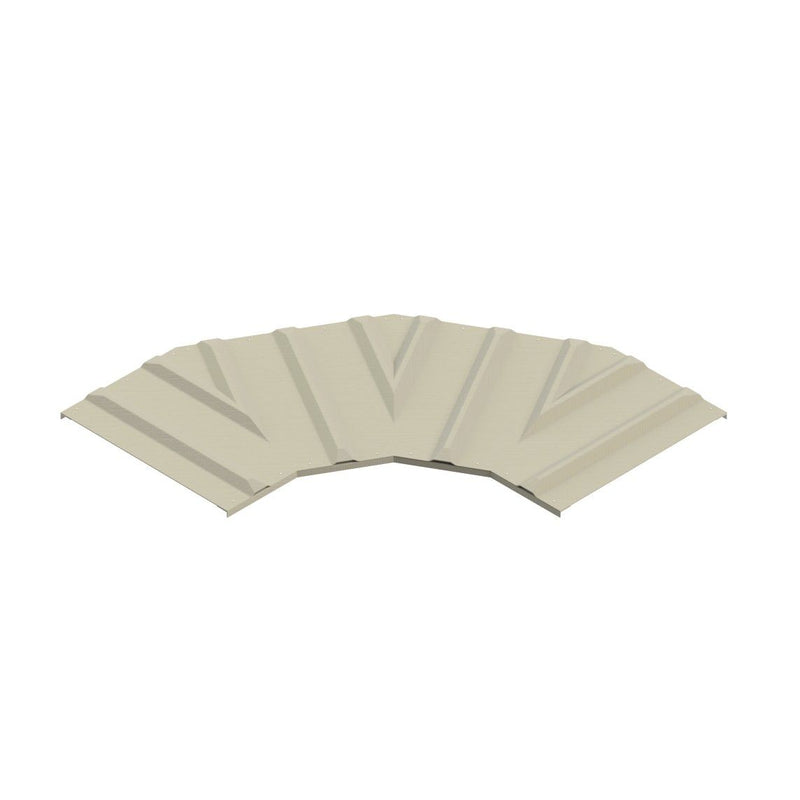

GFK-Deckel für Bogen 90°, groß, gepresst, mit Winkel zur Auflage auf die Kabelleiterholme sowie mit einem vernieteten Deckel mit nach oben herausgedrückten Sicken zur Stabilität, halogenfrei. Die Befestigung kann mit Deckelhaltefedern DF ... E4, Deckelbefestigungen DF M oder DFUB 5.5X19 E4 wechselseitig mit mind. 2 Stück erfolgen bitte gesondert bestellen. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist die Anzahl der Deckelhaltefedern bzw. Deckelbefestigungen zu erhöhen. GFK-Deckel für Bogen 90°, groß, mit Radius R900 auf Anfrage. Verwendung für : GFK-Kabelleiter Bogen 90°, groß ULBG... GFK-Kabelleiter Bogen 90°, groß ULLBG... mit 100 mm und 150 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 23 x 750 mm Radius R : 600 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Winkel	90°
Richtungsänderung	horizontal
Breite	750 mm
Geeignet für Kabelrinne	nein
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	ja
Befestigungsart	Deckelklammer
Scharnierend	nein
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x GFK-Deckel für Bogen ULBGD 750
