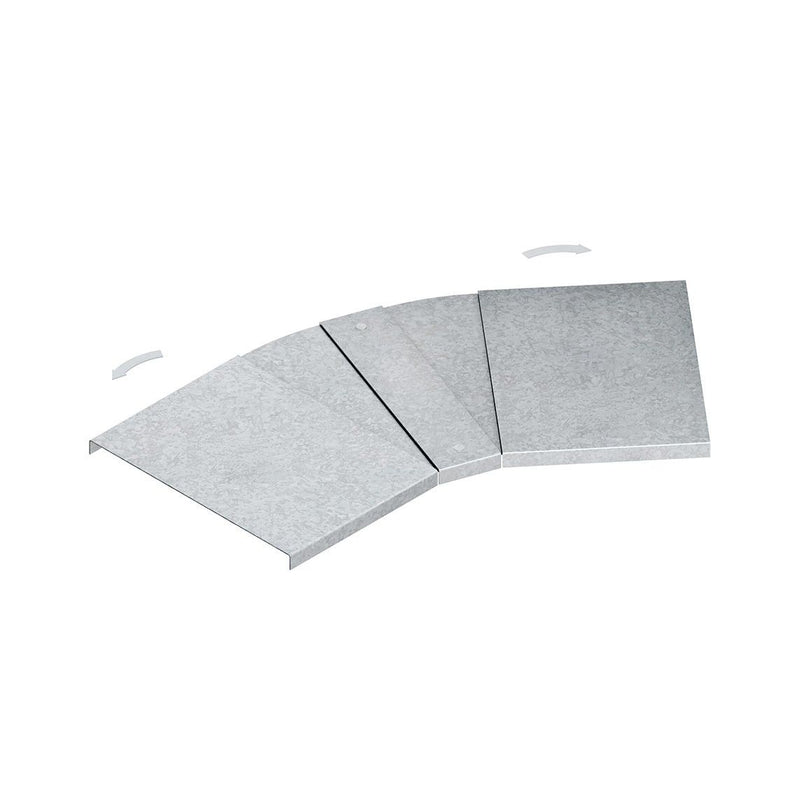

Niedax - Deckel Bogen für Kabeltragsystem Deckel Verstellbar RBAVD 70

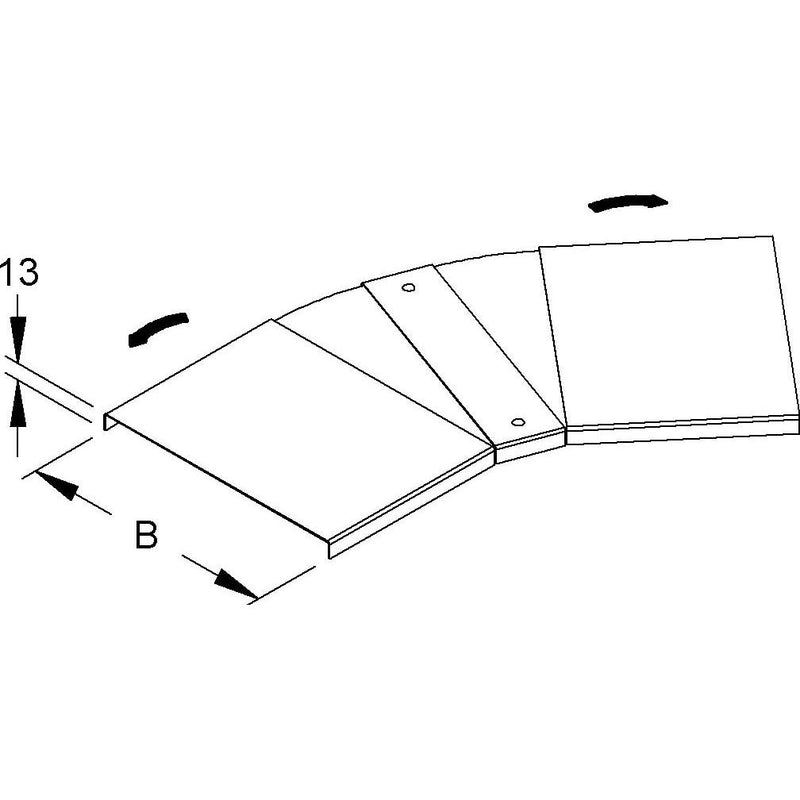

Deckel für winkelverstellbares Formstück, ohne Drehriegelverschlüsse, höhenunabhängiger Deckel für winkelverstellbare Kabelrinnenformstücke, zur flexibel einstellbaren horizontalen Rchtungsführung in einem Winkelbereich von 0°-90°, überlappender Deckel an den Stoßstellen. Die Befestigung des Deckels erfolgt ausschließlich über die Deckelhaltefeder RDHF 9 E2. Diese wurde ausschließlich für die horizontale Deckellage konzipiert. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von 50 mm zum Deckelanfang/-ende eingehalten werden muss. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. VDE zertifiziert! für winkelverstellbare Formstücke : RBAV ... Bedarf : 4 x RDHF 9 E2 je Deckel bitte gesondert bestellen Abmessungen (ca. Maße) B (innen) : 72 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Winkel	verstellbar
Richtungsänderung	horizontal
Breite	72 mm
Geeignet für Kabelrinne	ja
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	nein
Befestigungsart	aufliegend
Scharnierend	nein
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Deckel Bogen für Kabeltragsystem Deckel Verstellbar RBAVD 70
