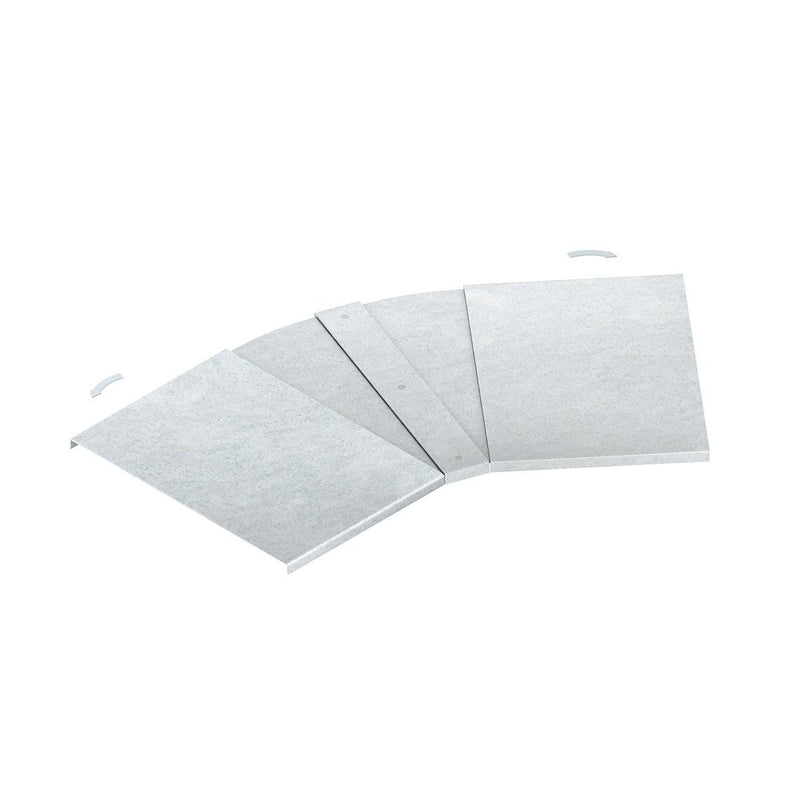

Niedax - Deckel Bogen für Kabeltragsystem Deckel Flexibel RBAVDS 300

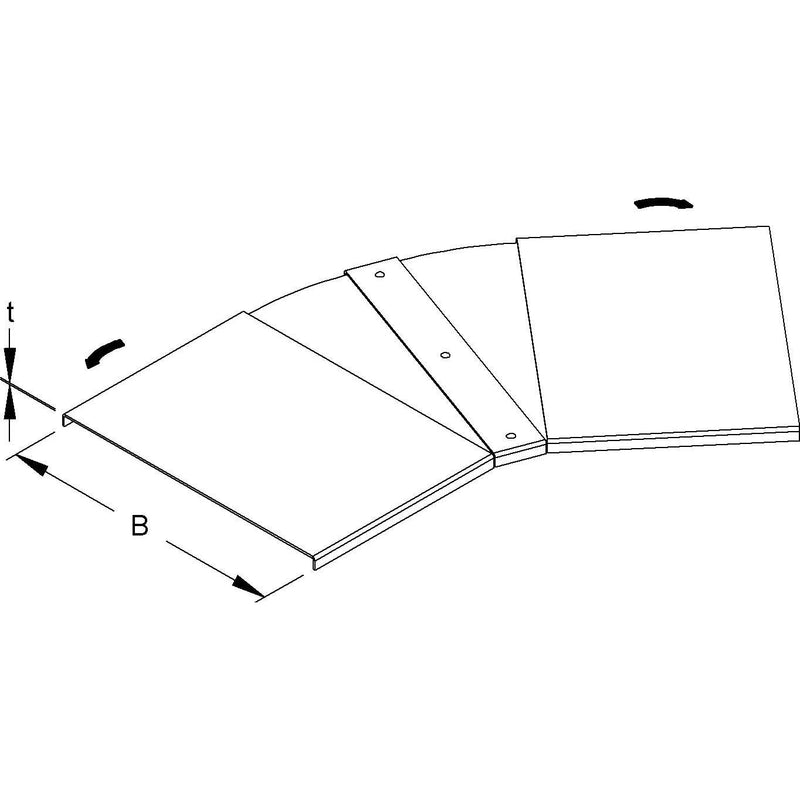

Deckel, schwere Ausführung, ohne Drehriegelverschlüsse, höhenunabhängiger Deckel für das winkelverstellbare Formstück der begehbaren Kabelrinnen, flexibel einstellbarer Winkel von 0-90°, überlappender Deckel an den Stoßstellen. Die Befestigung des Deckels erfolgt ausschließlich über die Deckelhaltefeder RDHFS 9. Diese wurde speziell für die horizontale Deckellage konzipiert. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von 50 mm zum Deckelanfang/-ende eingehalten werden muss. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ... AL, RTSQF... und RW...-...)! Verwendung für : winkelverstellbares Formstück RBAVS ... Bedarf je Deckel : 4 x RDHFS 9... bitte gesondert bestellen Abmessungen (ca. Maße) B (innen) : 305 mm Materialstärke t : 2 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Winkel	verstellbar
Richtungsänderung	horizontal
Breite	305 mm
Geeignet für Kabelrinne	ja
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	nein
Befestigungsart	aufliegend
Scharnierend	nein
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Deckel Bogen für Kabeltragsystem Deckel Flexibel RBAVDS 300
