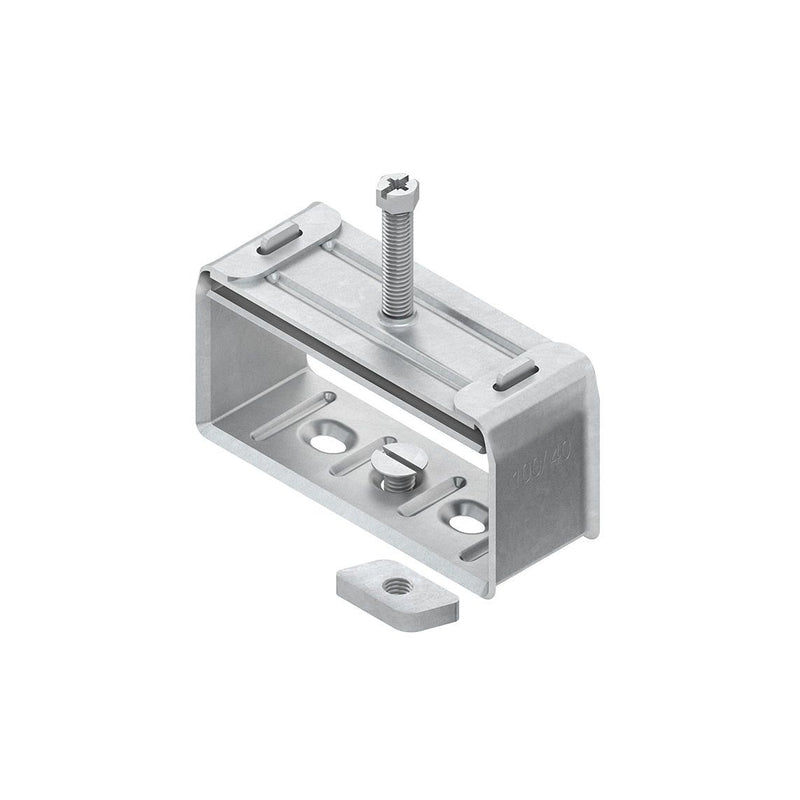

Niedax - Bügelschelle Bündelschellen BUE 100/40.40

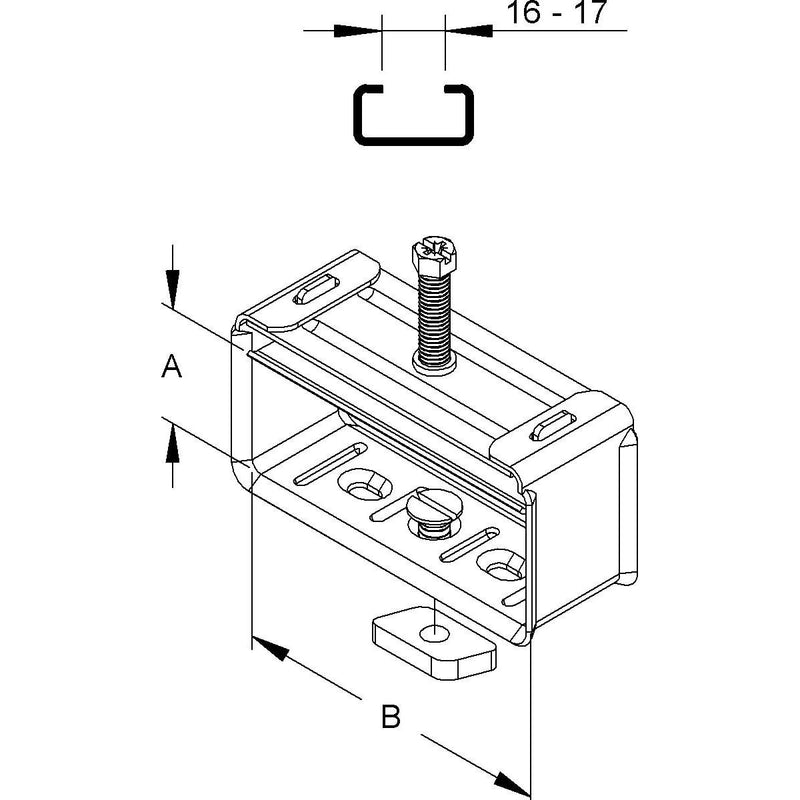

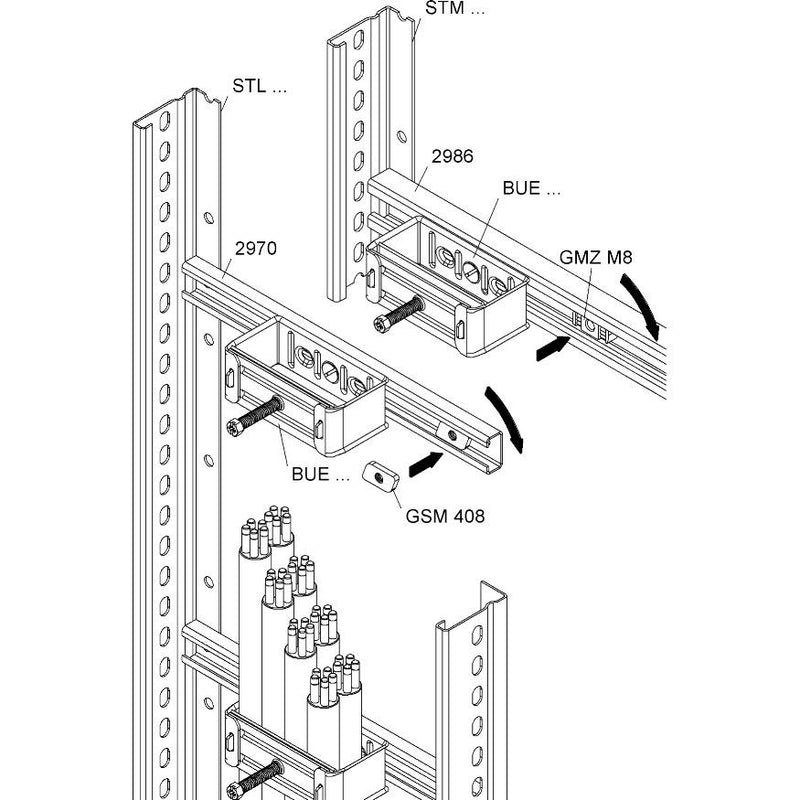

Bündelschelle, einschließlich Gewindestück und Druckwanne sowie Zink-Nickel beschichteter Zapfenschraube M 8, mit montierter Gleitmutter GSM 408 und Senkkopfschraube M 8X12, zur Befestigung an Ankerschienen. Für den Einsatz an Systemen mit Ankerschiene 2986 wie z.B. Steigetrassen STM 60..., STUC 45/... und STUC 60/... Gleitmutter GMZ... bitte gesondert bestellen. Verwendung für : C-Ankerschienen mit 16 - 17 mm Schlitzweite Abmessungen (ca. Maße) lichte Breite B : 100 mm für Spannbereich A : 10 - 40 mm Werkstoff Unterteil, Gewindestück und Druckwanne : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Werkstoff Zapfenschraube : Stahl, mit galvanischer Zink-Nickel Beschichtung Werkstoff Schräggleitmutter : Stahl, galvanisch verzinkt nach DIN EN ISO 4042, dickschichtpassiviert Werkstoff Senkschraube : Stahl, galvanisch verzinkt nach DIN EN ISO 4042, blaupassiviert

Technische Details
Spannbereich	10..40 mm
Werkstoff der Schelle	Stahl
Werkstoffgüte der Schelle	sonstige
Oberflächenschutz Schelle	feuerverzinkt
Werkstoff der Wanne	Stahl
Werkstoffgüte der Wanne	sonstige
Oberflächenschutz Wanne	feuerverzinkt
Werkstoff der Schraube	Stahl
Werkstoffgüte der Schraube	sonstige
Oberflächenschutz Schraube	Zink/Nickellegierung
Mit Gegenwanne	nein
Montageart	Profilschiene
Halogenfrei	ja

Lieferumfang:
1 x Bündelschelle
1 x Gewindestück
1 x Druckwanne
1 x Zapfenschraube M8 (Zink-Nickel beschichtet)
1 x montierte Gleitmutter GSM 408

Keine Downloads vorhanden.
