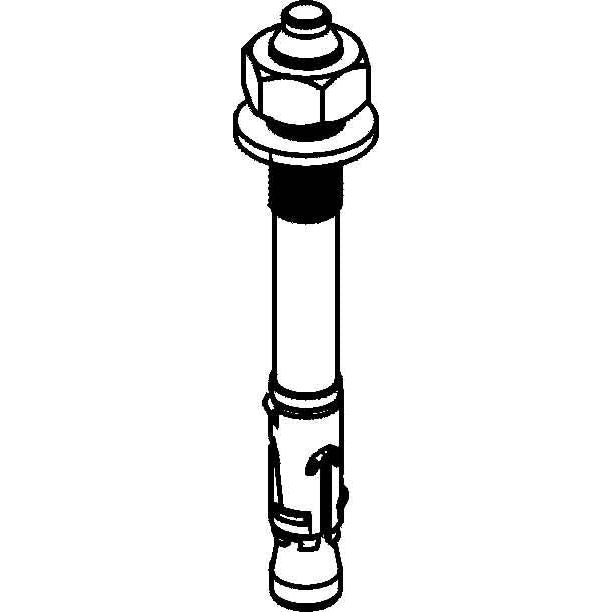

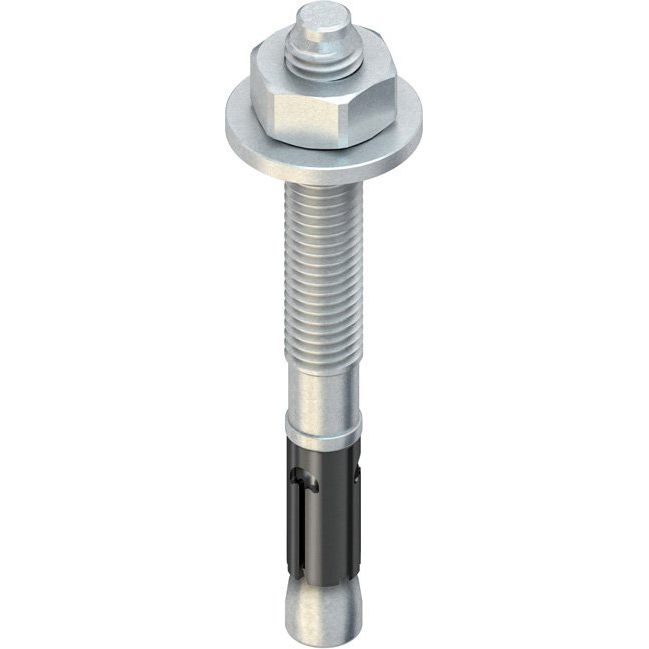

Niedax - Bolzenanker Durchsteckanker DAZ 8X10

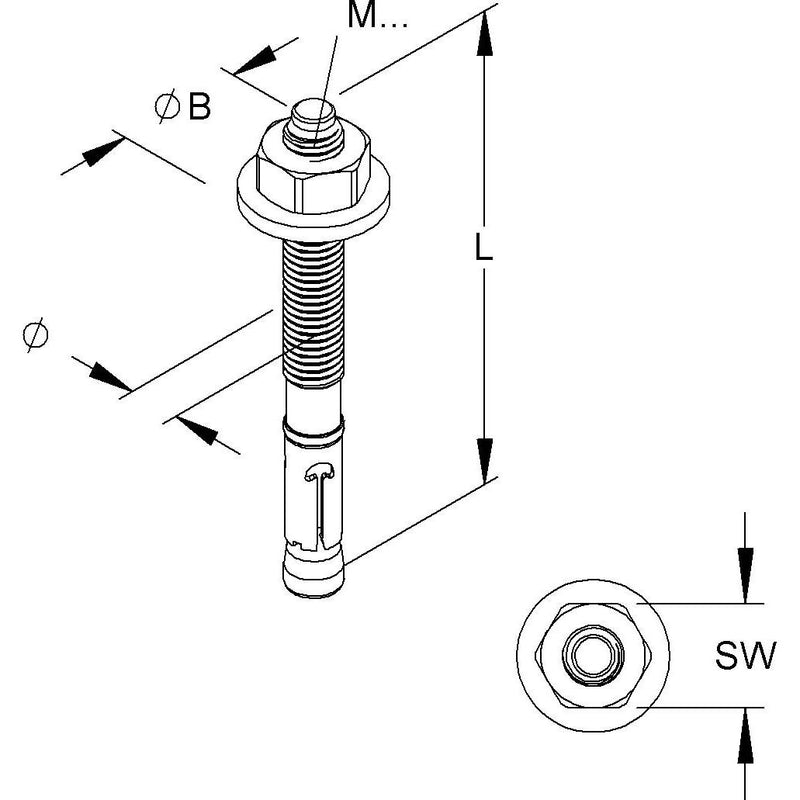

Durchsteckanker mit metrischem Anschlußgewinde M 8, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 8 Gesamtlänge L : 75 mm Bohrnenn-Ø : 8 mm Scheiben-Ø : 24 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 45 mm empfohlenes Drehmoment : 20 Nm Schlüsselweite : 13 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003

Technische Details
Verankerung	Steckanker
Ausführung Anker	Außengewinde
Befestigungsvorrichtung	Bolzen
Schraubsystem	Außensechskant
Werkstoff des Ankers	Stahl
Werkstoffgüte Anker	sonstige
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz Hülse	galvanisch/elektrolytisch verzinkt
Mit Kragen	nein
Gewindeart	metrisch
Gewindemaß (metrisch)	8
Gewindelänge	19 mm
Länge	75 mm
Befestigung mit Spreizwerkzeug	nein
Bohrlochdurchmesser	8 mm
Min. Bohrlochtiefe	55 mm
Durchsteckmontage	nein
Vorsteckmontage	ja
Abstandsmontage	nein
Effektive Verankerungstiefe	45 mm
Max. Klemmdicke	10 mm
Betontyp	gerissener Beton
Geeignet für Betonhohldiele	nein
Schlüsselweite	13 mm
Anzahl der Muttern	1
Anzahl der Scheiben	1
Feuerfest	ja
Brandschutzklasse nach EN 13501-2	sonstige
ETA Erdbebenbewertung	C1 und C2

Lieferumfang:
1 x Bolzenanker DAZ 8X10 1 x Mutter 1 x Unterlegscheibe
