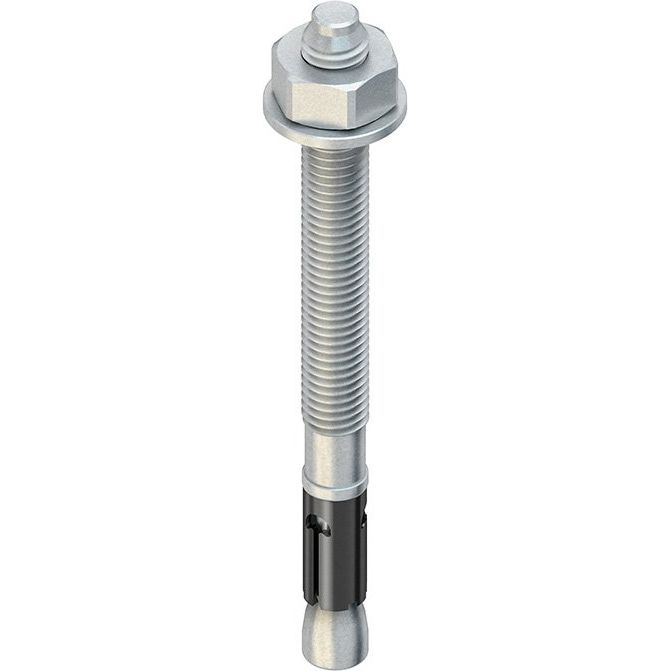

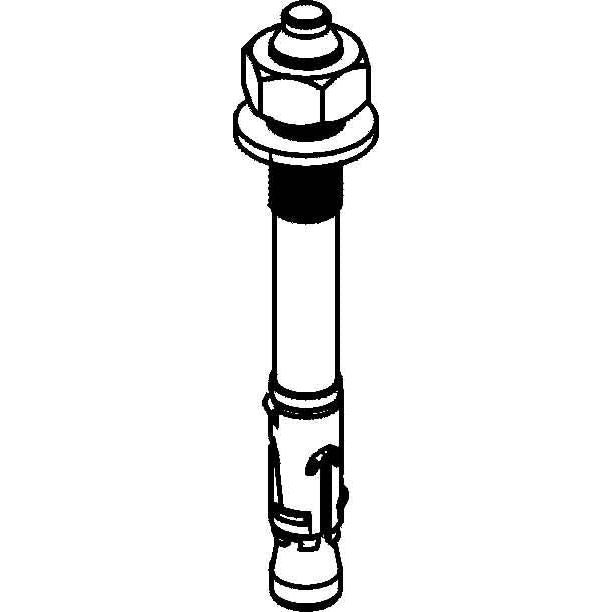

Niedax - Bolzenanker Durchsteckanker DAZ 16X25 − 10 Stück

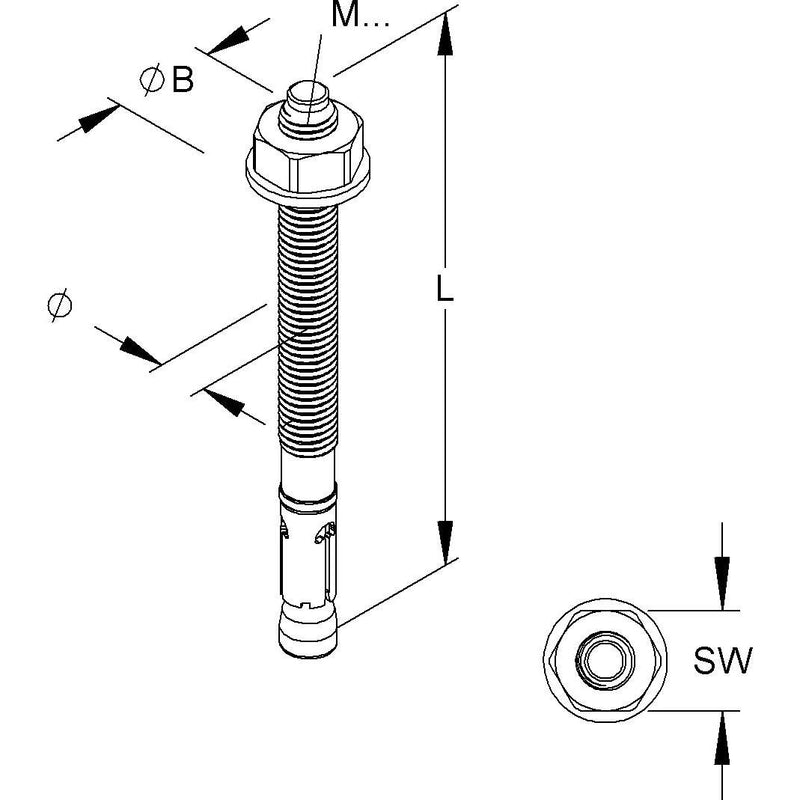

Durchsteckanker mit metrischem Anschlußgewinde M 16, einschließlich galvanisch verzinkter Mutter und Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 16 Gesamtlänge L : 148 mm Bohrnenn-Ø : 16 mm Scheiben-Ø : 30 mm Klemmbereich t fix : = 25 mm effektive Verankerungstiefe h ef : 85 mm empfohlenes Drehmoment : 110 Nm Schlüsselweite : 24 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003

Technische Details
Verankerung	Steckanker
Ausführung Anker	Außengewinde
Befestigungsvorrichtung	Bolzen
Schraubsystem	Außensechskant
Werkstoff des Ankers	Stahl
Werkstoffgüte Anker	sonstige
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz Hülse	galvanisch/elektrolytisch verzinkt
Mit Kragen	nein
Gewindeart	metrisch
Gewindemaß (metrisch)	16
Gewindelänge	40 mm
Länge	146 mm
Befestigung mit Spreizwerkzeug	nein
Bohrlochdurchmesser	16 mm
Min. Bohrlochtiefe	110 mm
Durchsteckmontage	nein
Vorsteckmontage	ja
Abstandsmontage	nein
Effektive Verankerungstiefe	85 mm
Max. Klemmdicke	25 mm
Betontyp	gerissener Beton
Geeignet für Betonhohldiele	nein
Schlüsselweite	24 mm
Anzahl der Muttern	1
Anzahl der Scheiben	1
Feuerfest	ja
Brandschutzklasse nach EN 13501-2	sonstige
ETA Erdbebenbewertung	C1 und C2

Lieferumfang:
1 x Bolzenanker Durchsteckanker DAZ 16X25 − 10 Stück
