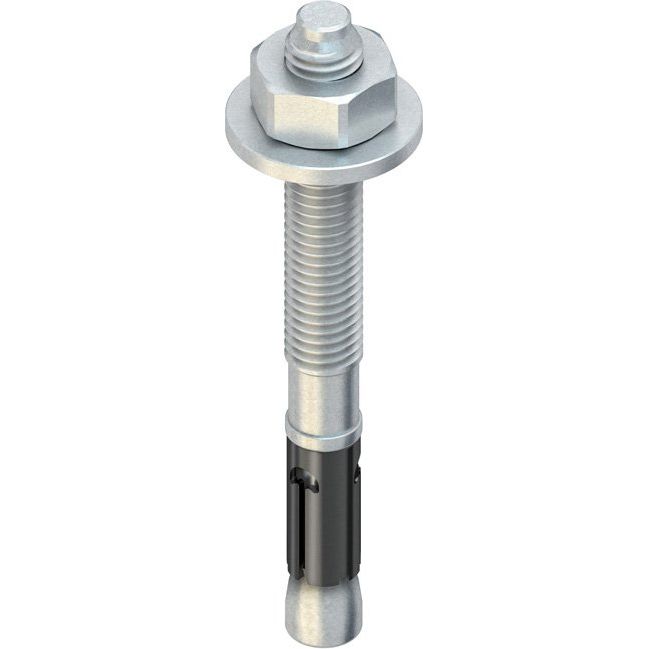

Niedax - Bolzenanker Durchsteckanker DAZ 12X10 E4 − 20 Stück

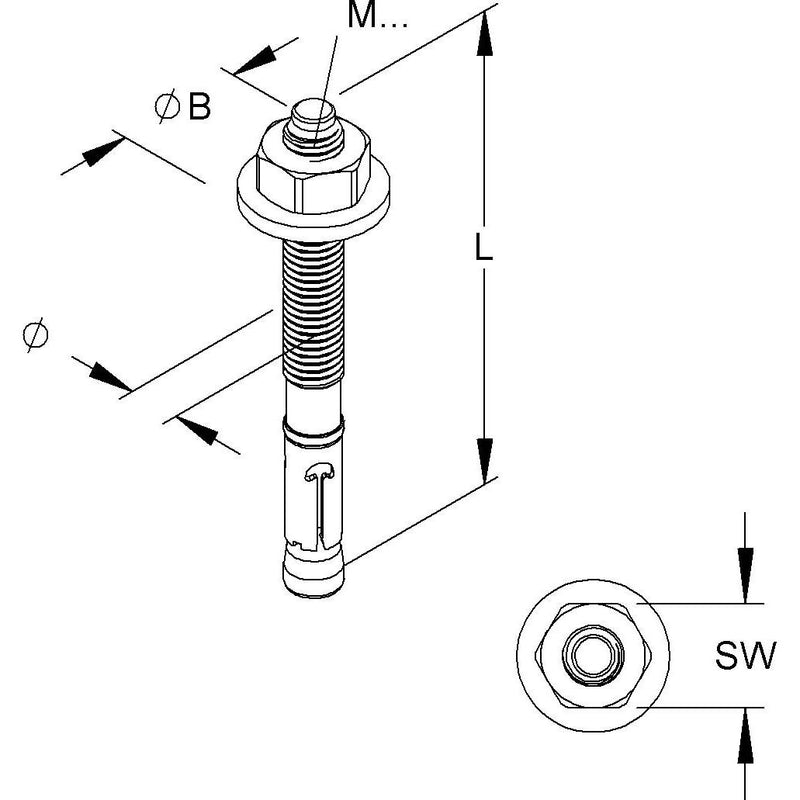

Durchsteckanker mit metrischem Anschlußgewinde M 12, einschließlich Mutter und Unterlegscheibe. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Technische Angaben Anschlußgewinde : M 12 Gesamtlänge L : 110 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 23 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 70 mm empfohlenes Drehmoment : 60 Nm Schlüsselweite : 19 Werkstoff : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Zulassungs-Nr. : ETA-18/0542 DoP NI003

Technische Details
Verankerung	Steckanker
Ausführung Anker	Außengewinde
Befestigungsvorrichtung	Bolzen
Schraubsystem	Außensechskant
Werkstoff des Ankers	rostfreier Stahl
Werkstoffgüte Anker	Edelstahl 316 (V4A)
Oberflächenschutz Anker	sonstige
Werkstoff der Hülse	rostfreier Stahl
Werkstoffgüte der Hülse	Edelstahl 316 (V4A)
Oberflächenschutz Hülse	sonstige
Mit Kragen	nein
Gewindeart	metrisch
Gewindemaß (metrisch)	12
Gewindelänge	31 mm
Länge	108 mm
Befestigung mit Spreizwerkzeug	nein
Bohrlochdurchmesser	12 mm
Min. Bohrlochtiefe	90 mm
Durchsteckmontage	nein
Vorsteckmontage	ja
Abstandsmontage	nein
Effektive Verankerungstiefe	70 mm
Max. Klemmdicke	10 mm
Betontyp	gerissener Beton
Geeignet für Betonhohldiele	nein
Schlüsselweite	19 mm
Anzahl der Muttern	1
Anzahl der Scheiben	1
Feuerfest	ja
Brandschutzklasse nach EN 13501-2	sonstige
ETA Erdbebenbewertung	C1 und C2

Lieferumfang:
20 x Bolzenanker DAZ 12X10 E4 (inklusive Mutter und Unterlegscheibe)
