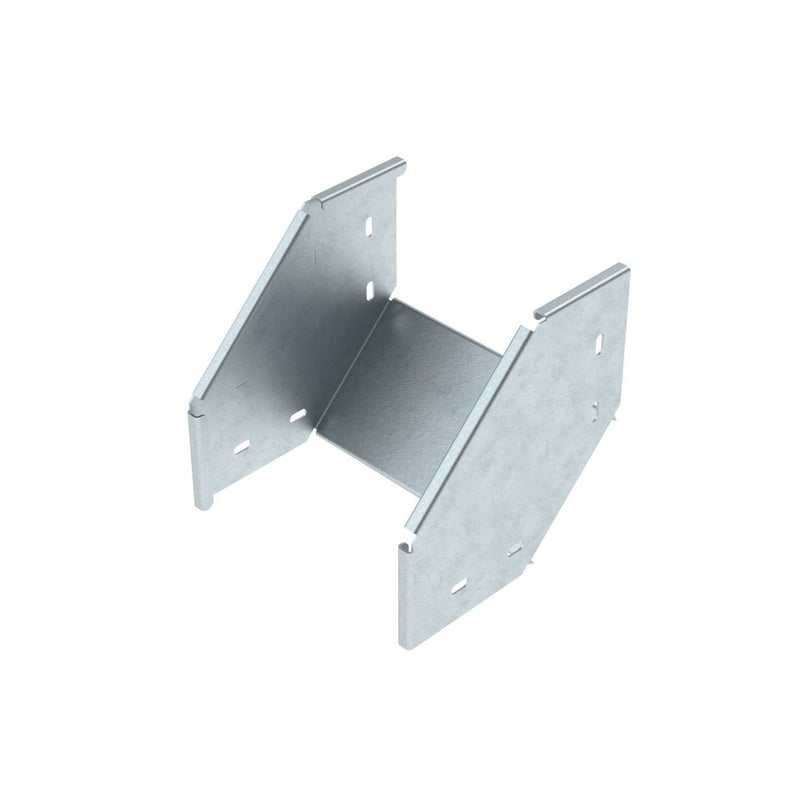

Niedax - Bogen für Kabelrinne Universal-Fallstück RFDU 100.500-1.5S OV 2x45°, 100x500mm

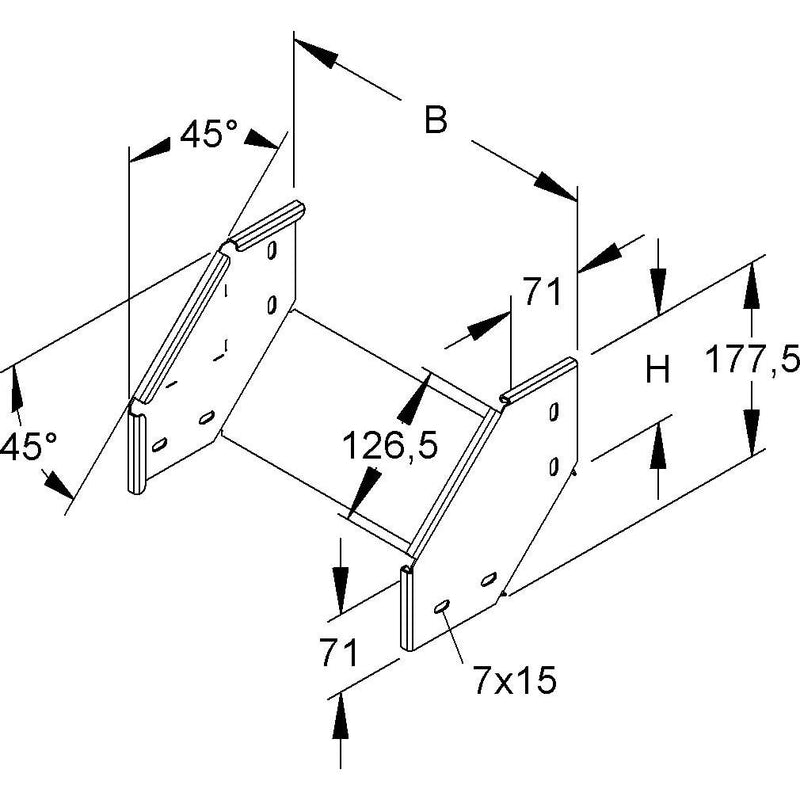

Universal Fallstück 2 x 45°, einteilig, mit ungelochten Seitenholmen jedoch mit Verbinderlochungen für den Anschluss, ohne Verbinder, zur Herstellung von 2 x 45° vertikal fallendem Kabelrinnenverlauf sowie zur Herstellung von vertikalen 2 x 45° Abgängen. Verwendbar für : begehbare Kabelrinnen mit 100 mm Kantenhöhe Bedarf : 2 Universalverbinder RSUVKS 100... je Stoßstelle bitte gesondert bestellen Abmessungen (ca. Maße) H x B (außen) : 97,5 x 500 mm Materialstärke t : 1,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Richtungsänderung	vertikal fallend
Winkel	90°
Bauform	Bogen starr
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	76 mm
Kabelrinnenhöhe	100 mm
Kabelrinnenbreite	500 mm
Materialstärke	1,5 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Bogen für Kabelrinne Universal-Fallstück RFDU 100.500-1.5S OV 2x45°, 100x500mm

Keine Downloads vorhanden.
