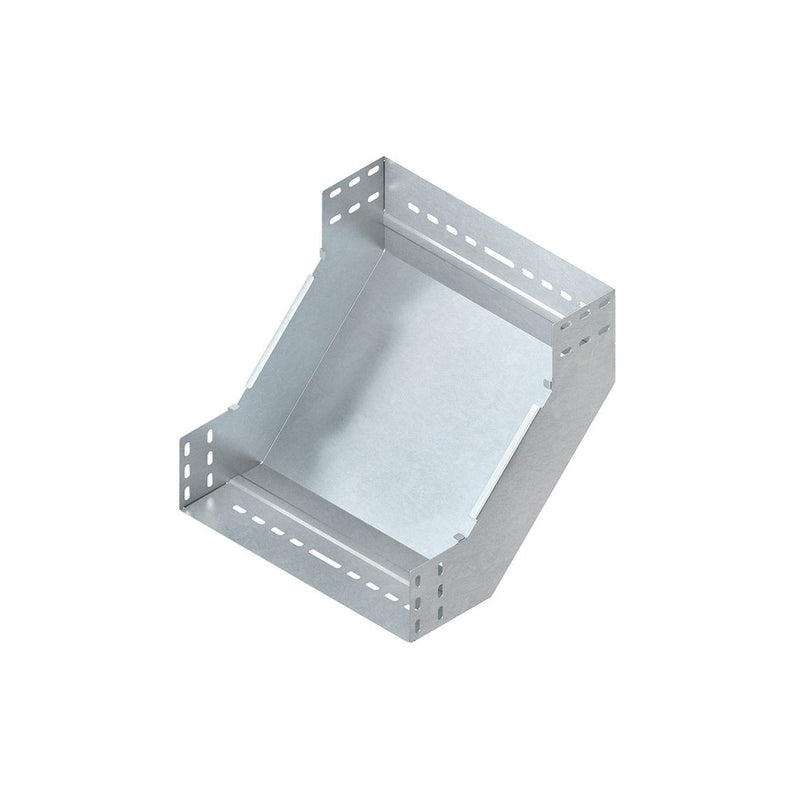

Niedax - Bogen für Kabelrinne Rinnensteigbogen RSD 85.600

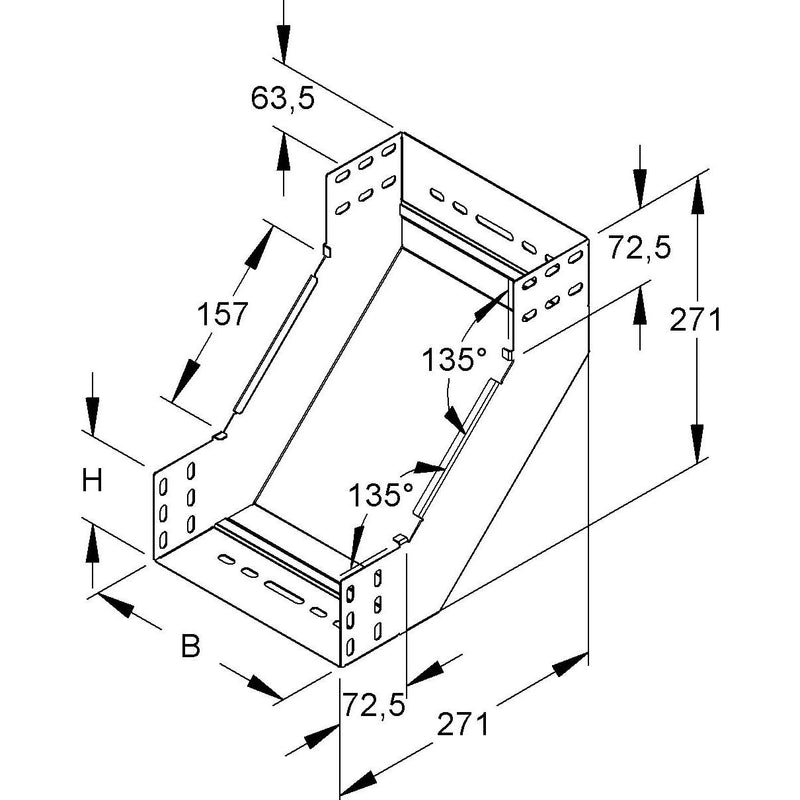

Steigstück, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von 2 x 45° vertikal steigendem Kabelrinnenverlauf, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 85 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 85 x 602 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Richtungsänderung	vertikal steigend
Winkel	90°
Bauform	Bogen starr
Bogenausführung	Segmentbogen
Mit Oberteil	nein
Innenradius	100 mm
Kabelrinnenhöhe	85 mm
Kabelrinnenbreite	600 mm
Materialstärke	1 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Bogen für Kabelrinne Rinnensteigbogen RSD 85.600
anteilmäßiges Befestigungszubehör
