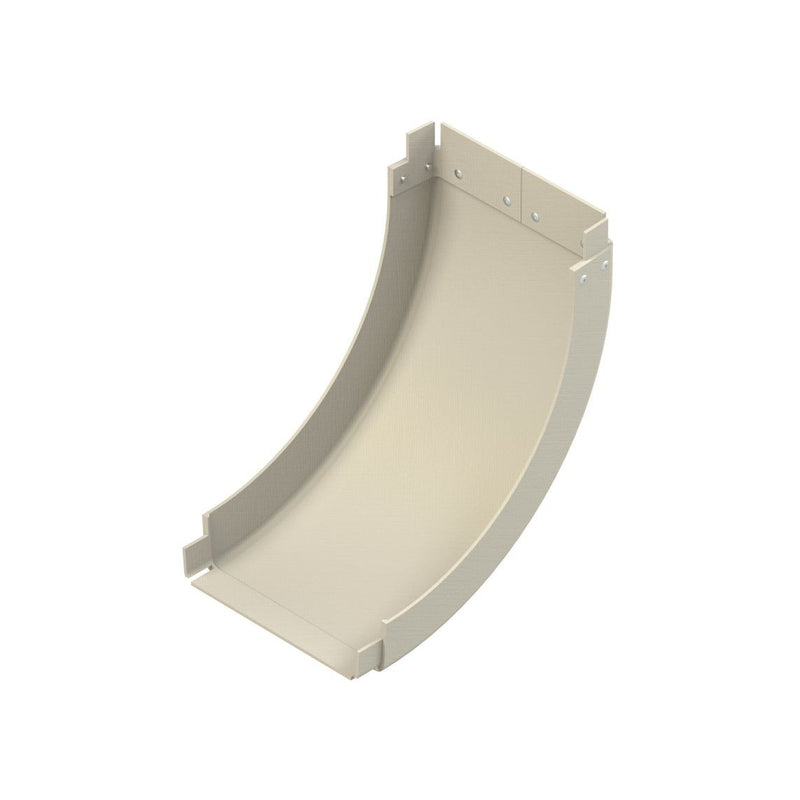

Niedax - Bogen für Kabelrinne GFK-Rinnensteigbogen KPBI 80.200/P

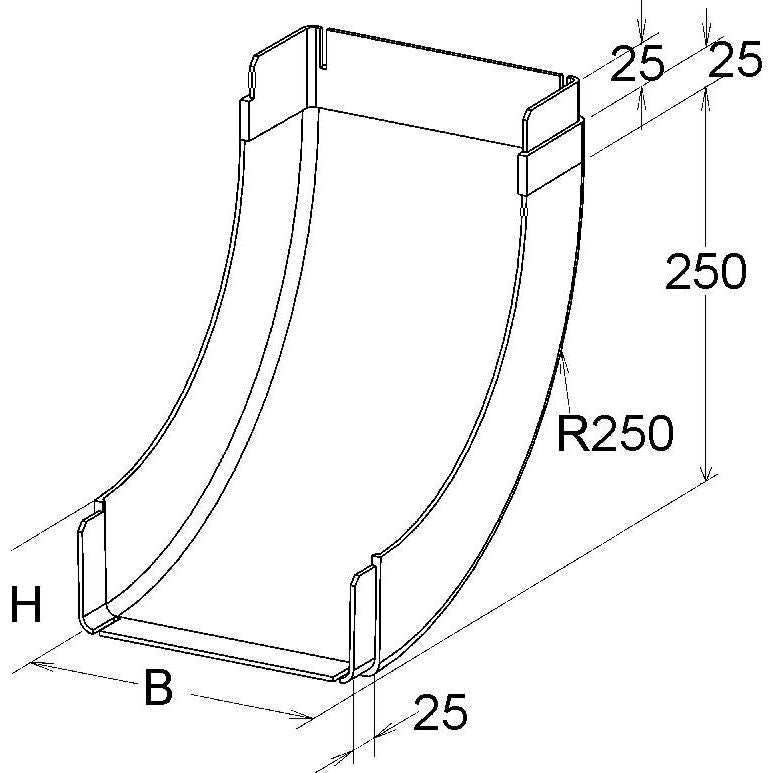

GFK-Rinnensteigbogen, gepresst, mit ungelochten Seitenholmen, mit angeformten Verbinder sowie einseitig einer angenieteten Muffe, zur Herstellung von vertikal 90° steigendem Kabelrinnenverlauf, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Rinnensteigbogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X20 E4 verschraubt sein. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Verwendung für : GFK-Kabelrinne KP 80... GFK-Kabelrinne KPL 80... Abmessungen (ca. Maße) H x B : 80 x 200 mm Außenradius R : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	vertikal steigend
Winkel	90°
Bauform	Bogen starr
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	250 mm
Kabelrinnenhöhe	80 mm
Kabelrinnenbreite	200 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x GFK-Rinnensteigbogen KPBI 80.200/P
