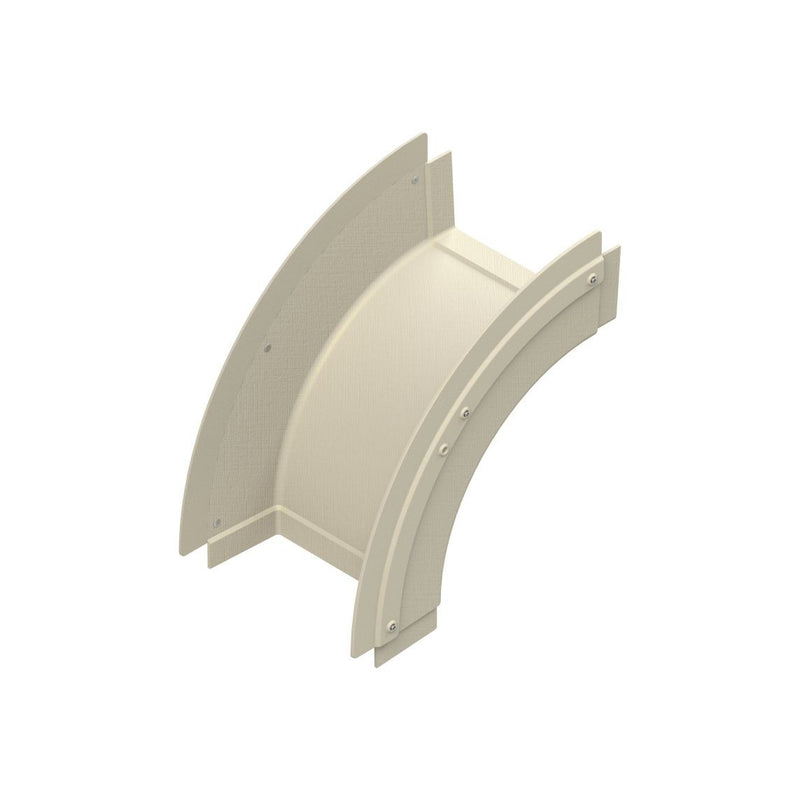

Niedax - Bogen für Kabelrinne GFK-Rinnenfallbogen KKBA 110.200

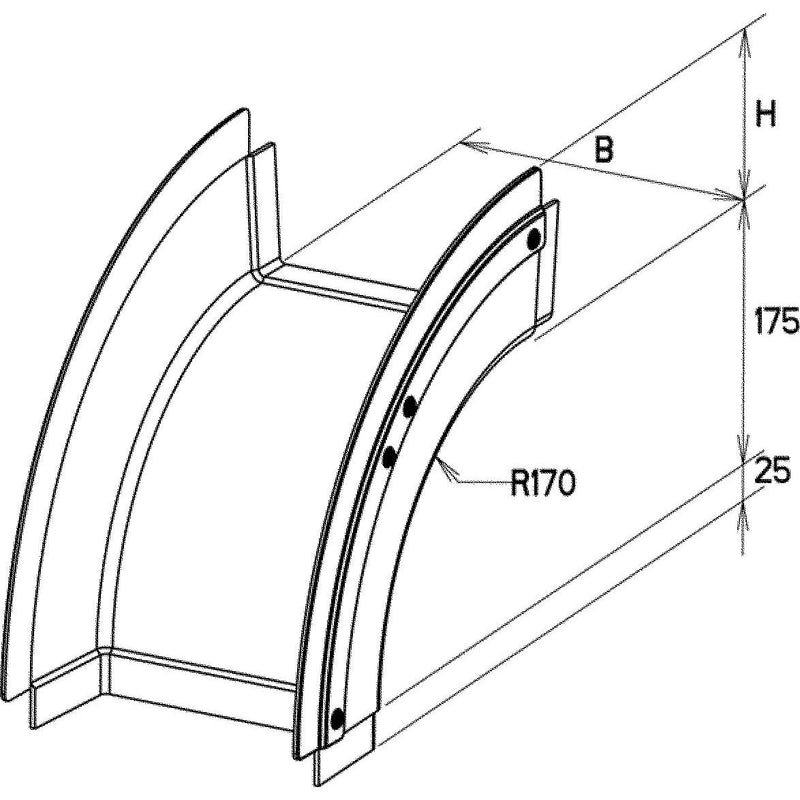

GFK-Rinnenfallbogen, gepresst, mit ungelochten Seitenholmen und angeformten Verbinder, zur Herstellung von vertikal 90° fallendem Kabelrinnenverlauf, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Rinnenfallbogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Verwendung für : GFK-Kabelrinne KK 110... GFK-Kabelrinne KKL 110... Abmessungen (ca. Maße) H x B : 110 x 200 mm Innenradius R : 175 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	vertikal fallend
Winkel	90°
Bauform	Bogen starr
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	170 mm
Kabelrinnenhöhe	110 mm
Kabelrinnenbreite	200 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x GFK-Rinnenfallbogen KKBA 110.200

Keine Downloads vorhanden.
