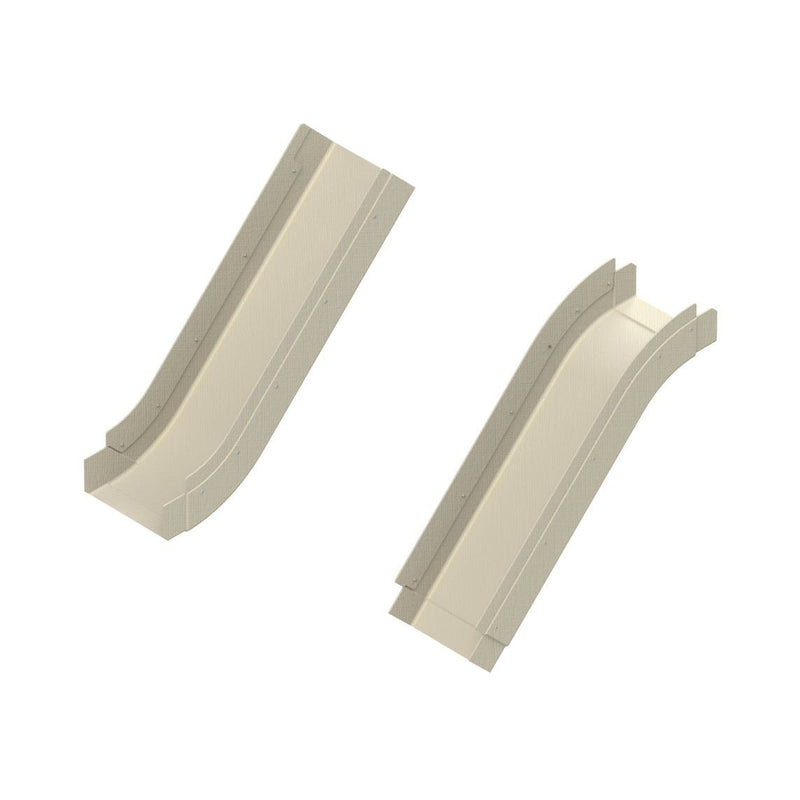

Niedax - Bogen für Kabelrinne GFK-Etage KKET 110.600 2-Teilig

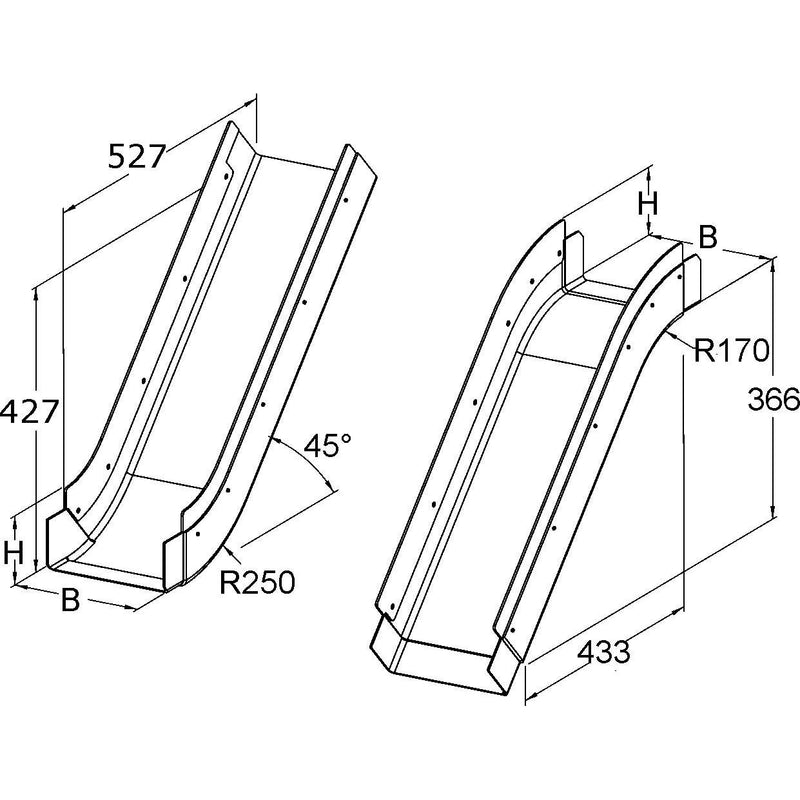

GFK-Etage, gepresst, 2-teilig, mit ungelochten Seitenholmen und angeformten Verbinder, für den vertikalen Höhenversatz, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass die Etage an jedem Kabelrinnenzugang und mittig mit Auslegern unterstützt wird. Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein. Je nach eingesetzten Standardvarianten, ergeben sich in Abhängigkeit der Höhe unterschiedliche Längen der Etage. Durch Ablängen der einzelnen Teile ist eine variable Anpassung an die örtlichen Gegebenheiten möglich. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Lieferung : unmontiert Verwendung für : GFK-Kabelrinne KK 110... GFK-Kabelrinne KKL 110... Abmessungen (ca. Maße) H x B : 110 x 600 mm Standardvarianten : H1 = 160 mm und L1 = 780 mm H2 = 480 mm und L2 = 1100 mm H3 = 800 mm und L3 = 970 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	steigend/fallend
Winkel	45°
Bauform	Gelenkbogen komplett
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	170 mm
Kabelrinnenhöhe	110 mm
Kabelrinnenbreite	600 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Bogen für Kabelrinne GFK-Etage KKET 110.600 2-Teilig
