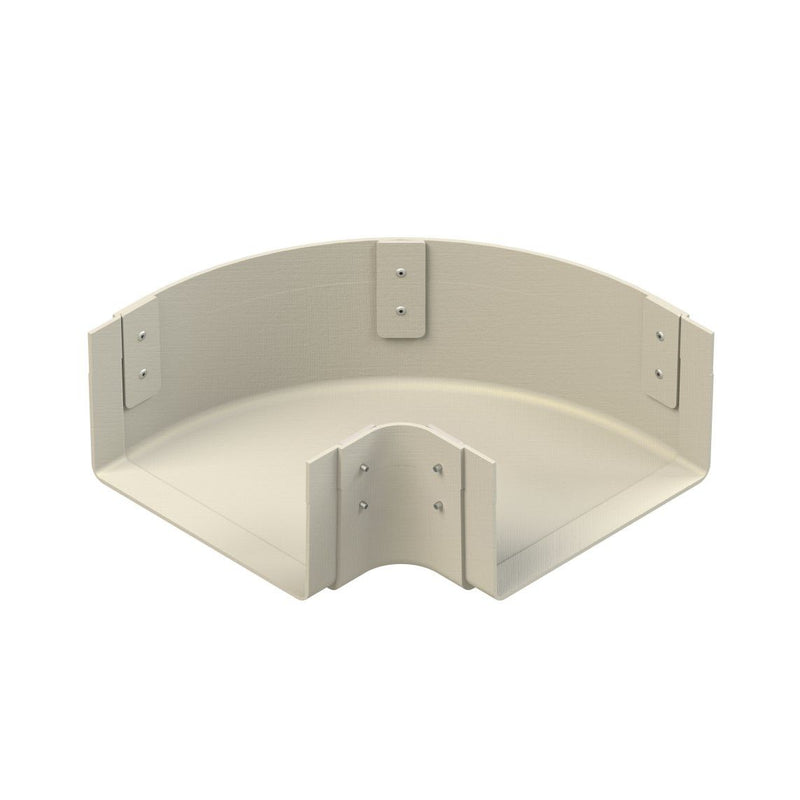

Niedax - Bogen für Kabelrinne GFK-Bogen 90Grad KKW 110.200 Klein

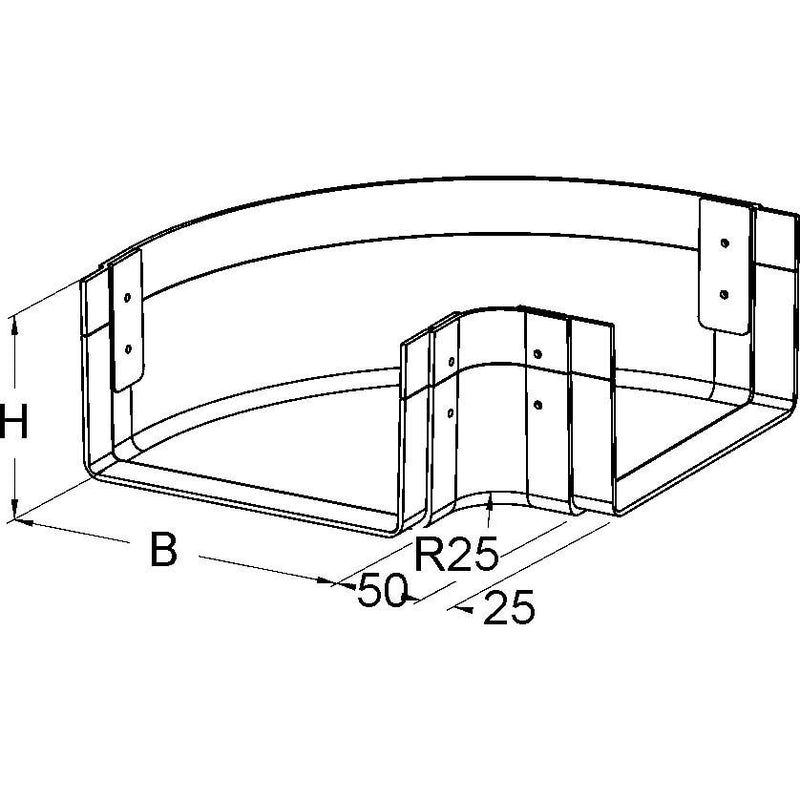

GFK-Bogen 90°, klein, gepresst, mit ungelochten Seitenholmen und angeformtem Verbinder, zur Herstellung von horizonalen 90° Eckverbindungen von Kabelrinnen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein (bitte gesondert bestellen). Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Verwendung für : GFK-Kabelrinne KK 110... GFK-Kabelrinne KKL 110... Abmessungen (ca. Maße) H x B : 110 x 200 mm Innenholmradius R : 25 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	horizontal
Winkel	90°
Bauform	Bogen starr
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	25 mm
Kabelrinnenhöhe	110 mm
Kabelrinnenbreite	200 mm
Materialstärke	3 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x GFK-Bogen 90 Grad
