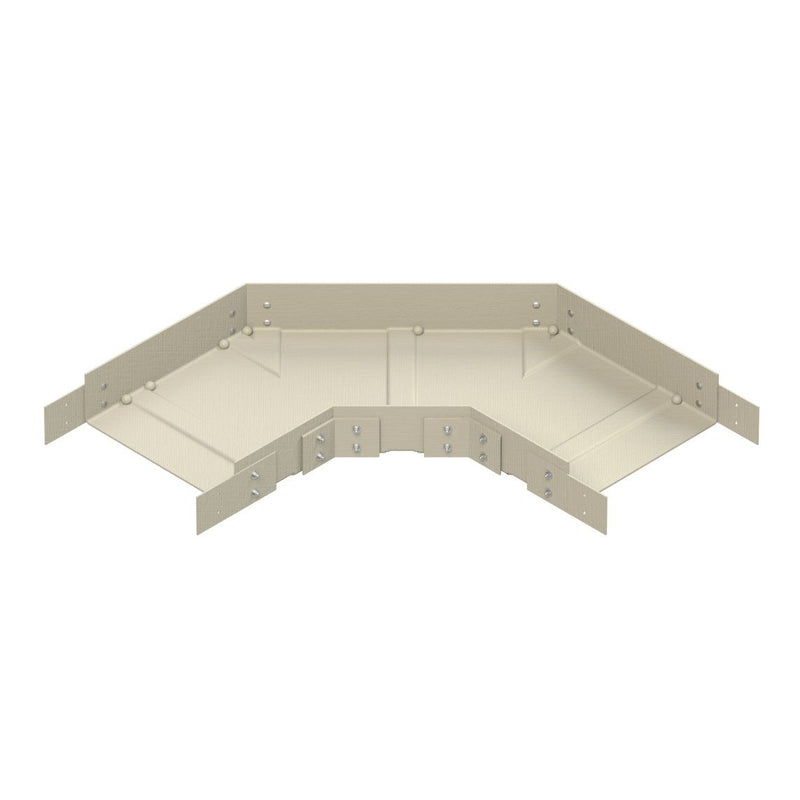

Niedax - Bogen für Kabelrinne GFK-Bogen 90Grad KKB 110.600 Groß

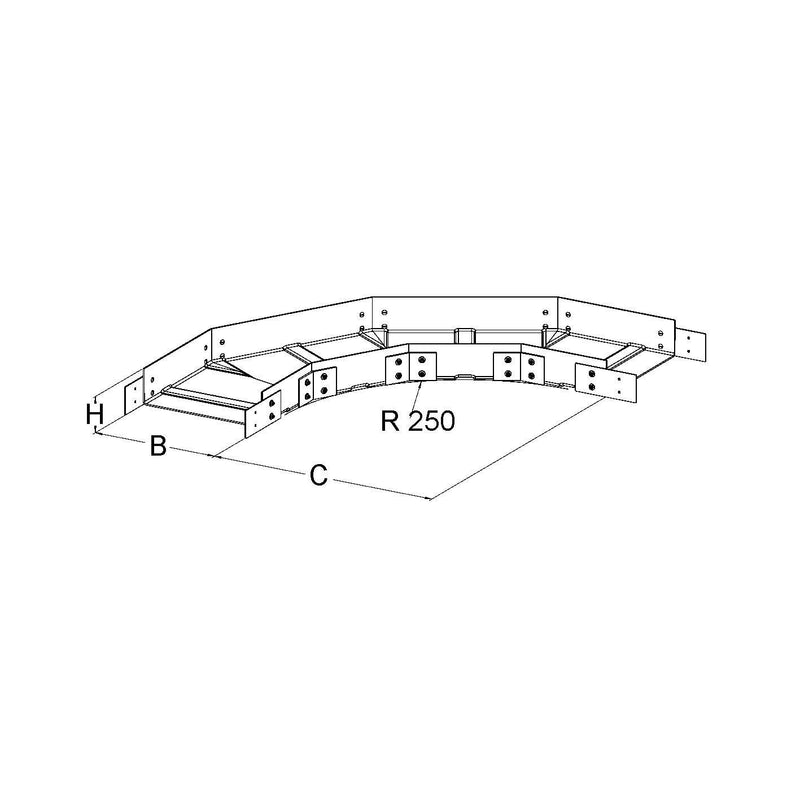

GFK-Bogen 90°, groß, gepresst, mit ungelochten Seitenholmen, mit integrierten gelochten Verbinderlaschen und mit querverlaufenden Verstärkungen (5 mm), zur Herstellung von horizontalen 90° Eckverbindungen von Kabelrinnen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein (bitte gesondert bestellen). Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Verwendung für : GFK-Kabelrinne KK 110... GFK-Kabelrinne KKL 110... Abmessungen (ca. Maße) H x B : 110 x 595 mm Innenholmradius R : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	horizontal
Winkel	90°
Bauform	Bogen starr
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	250 mm
Kabelrinnenhöhe	110 mm
Kabelrinnenbreite	600 mm
Materialstärke	5 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Bogen für Kabelrinne GFK-Bogen 90Grad KKB 110.600 Groß
