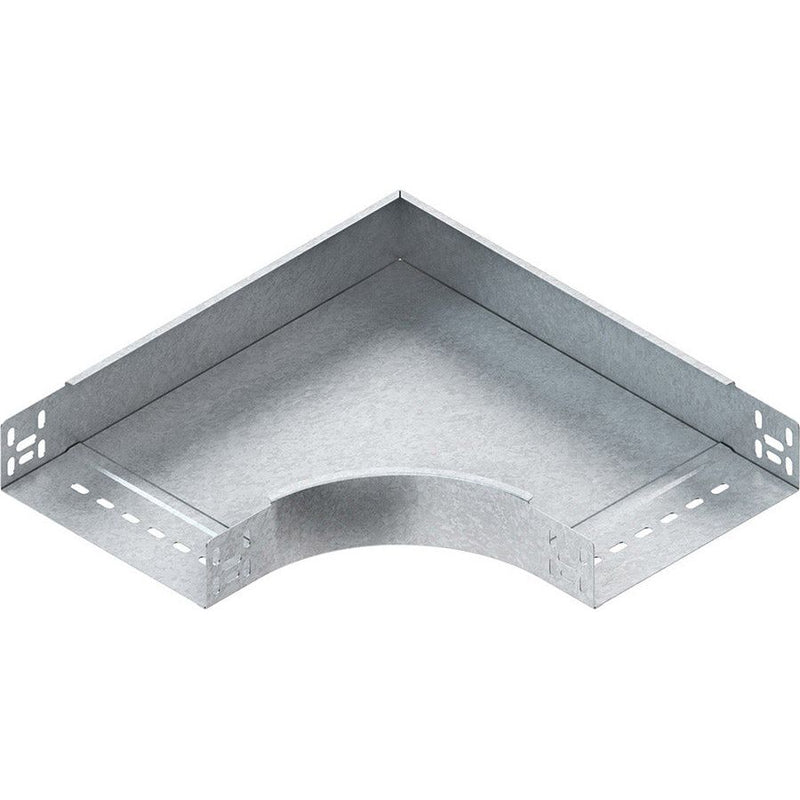

Niedax - Bogen für Kabelrinne Bogen RES 60.300

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 302 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Richtungsänderung	horizontal
Winkel	90°
Bauform	Bogen starr
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	138 mm
Kabelrinnenhöhe	60 mm
Kabelrinnenbreite	300 mm
Materialstärke	0,9 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Bogen 90° inklusive anteiligem Befestigungszubehör
