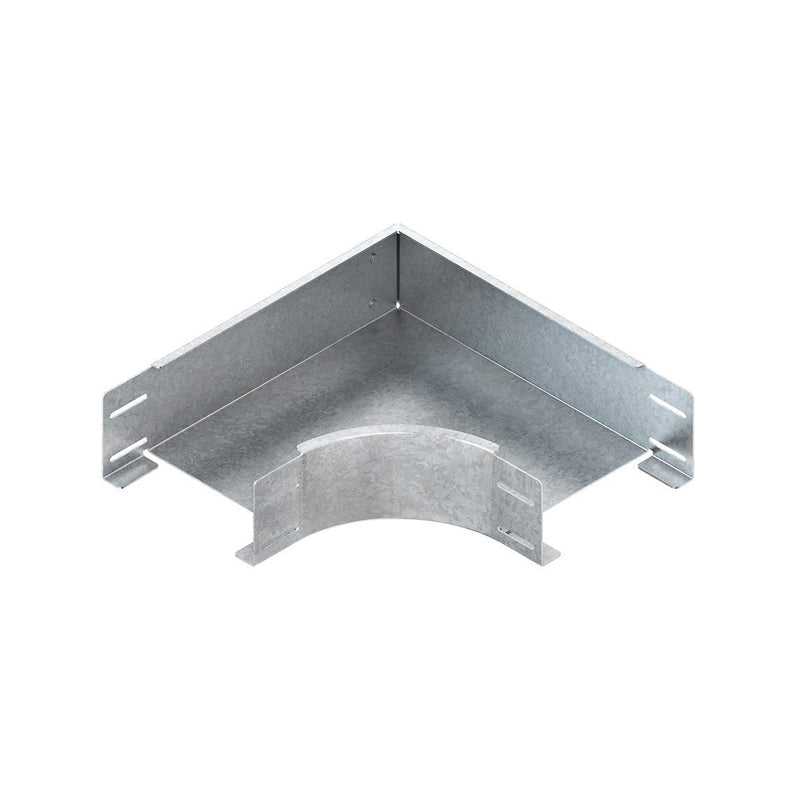

Niedax - Bogen für Kabelrinne Bogen 90° für KR, schwer RESS 100.100 S 100x100mm, t=2mm

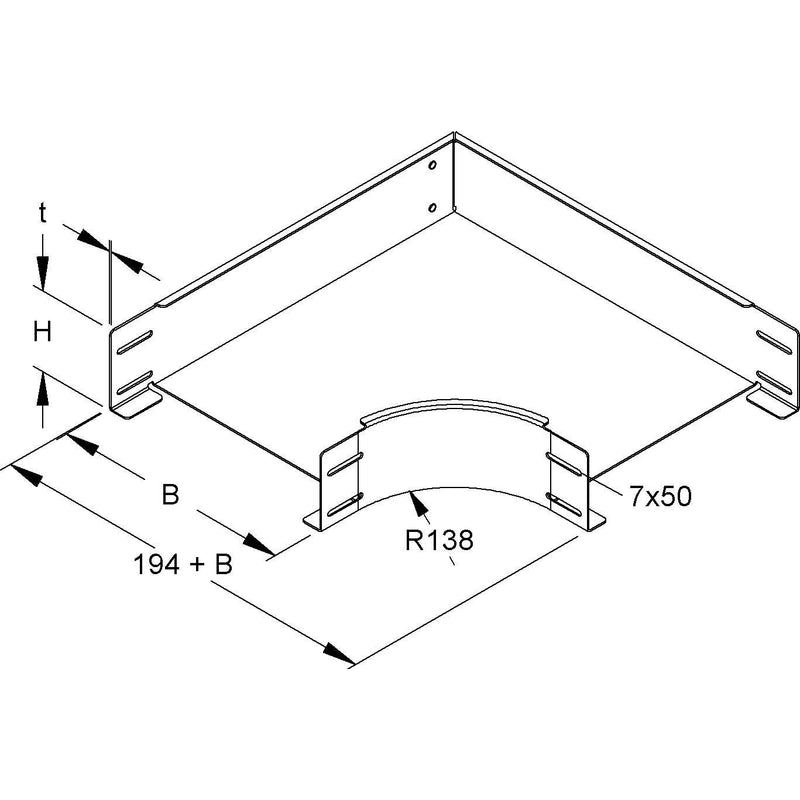

Bogen 90°, schwere Ausführung, mit ungelochten Seitenholmen jedoch mit Verbinderlochung für den Anschluss sowie mit integrierten Stoßstellenverbindern, zur Herstellung eines 90° horizontal abgewinkelten Kabelrinnenverlauf, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. für begehbare Kabelrinnen : 100 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 100 x 100 mm Materialstärke t : 2 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Richtungsänderung	horizontal
Winkel	90°
Bauform	Bogen starr
Bogenausführung	glatter Bogen
Mit Oberteil	nein
Innenradius	100 mm
Kabelrinnenhöhe	100 mm
Kabelrinnenbreite	100 mm
Materialstärke	2 mm
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Bogen 90° inklusive anteilmäßigem Befestigungszubehör
