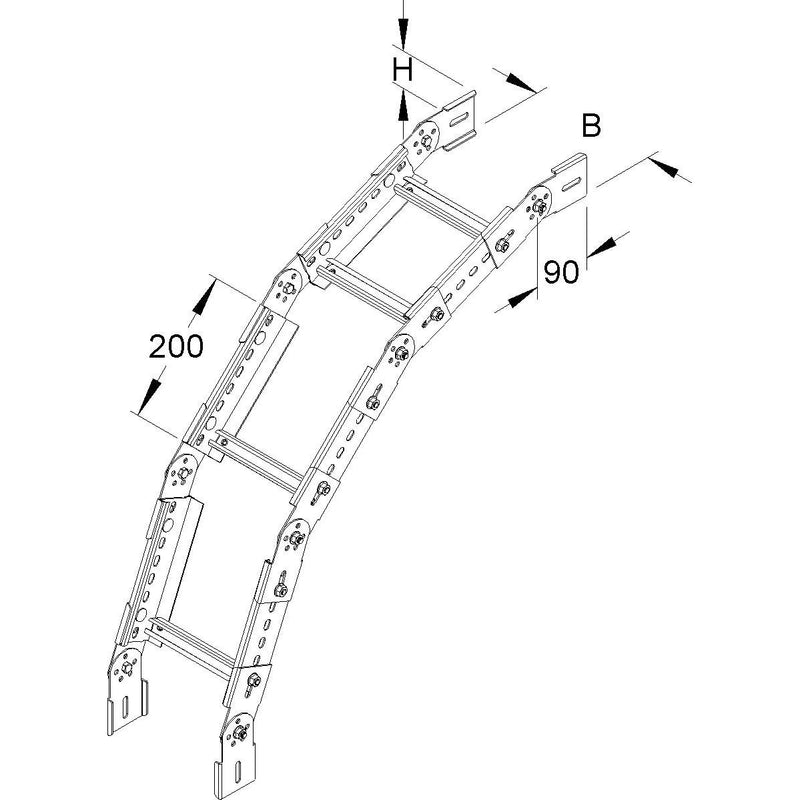

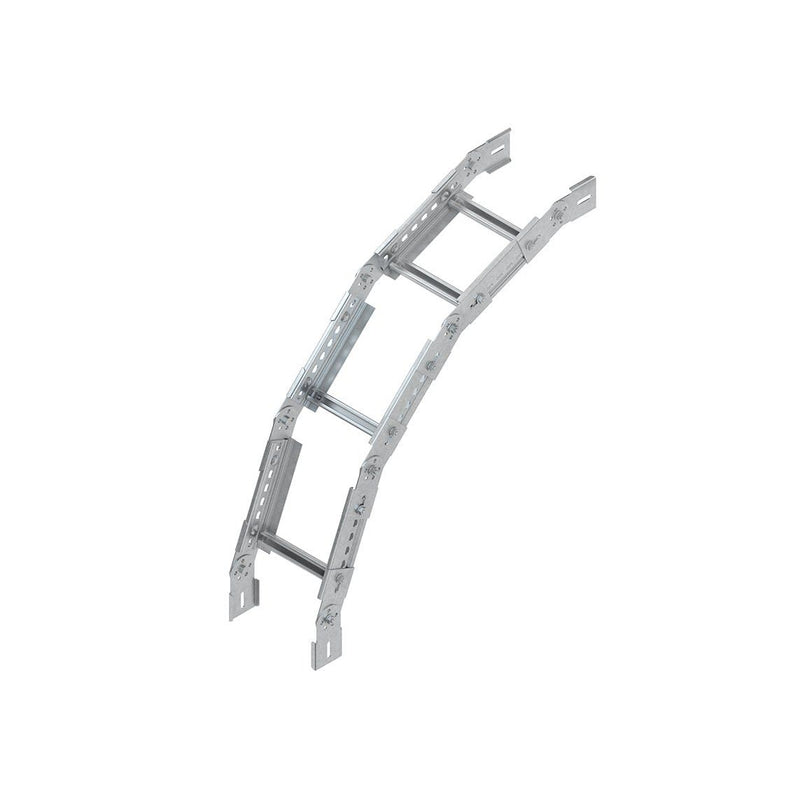

Niedax - Bogen für Kabelleiter Verstellbarer Bogen KGS 60.503 F

Bogen, verstellbar, vertikal, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, für Kabelleitern, für steigende und fallende Kabelleitermontage, einschließlich anteilmäßigen Gelenkverbindern KGV 60... und feuerverzinkten anteilmäßigem Befestigungszubehör. Passende Bügelschellen (BA... und BAK...) finden Sie im KI-Katalog. für Kabelleiter : KL 60... Lieferung : unmontiert Abmessungen (ca. Maße) H x B : 60 x 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Richtungsänderung	steigend/fallend
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Winkel	verstellbar
Bogenausführung	Segmentbogen
Scharnierend	ja
Kabelleiterhöhe	60 mm
Kabelleiterbreite	500 mm
Ausführung	mitgelieferter Verbinder
Innenradius	625 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax Bogen KGS 60.503 F
anteilmäßige Gelenkverbinder KGV 60
anteilmäßiges Befestigungszubehör

Keine Downloads vorhanden.
