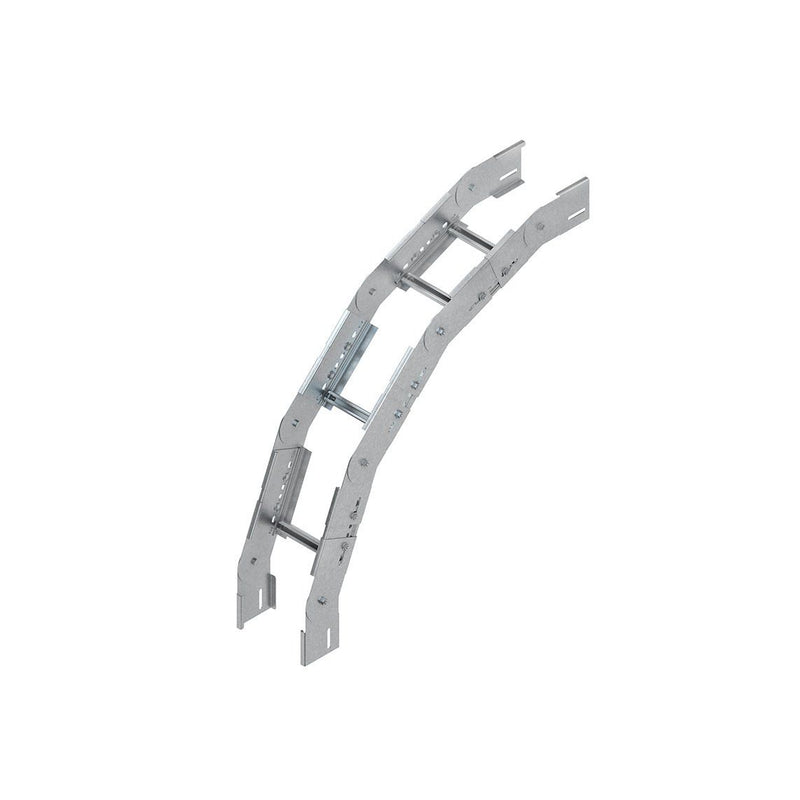

Niedax - Bogen für Kabelleiter Verstellbarer Bogen KGS 100.203

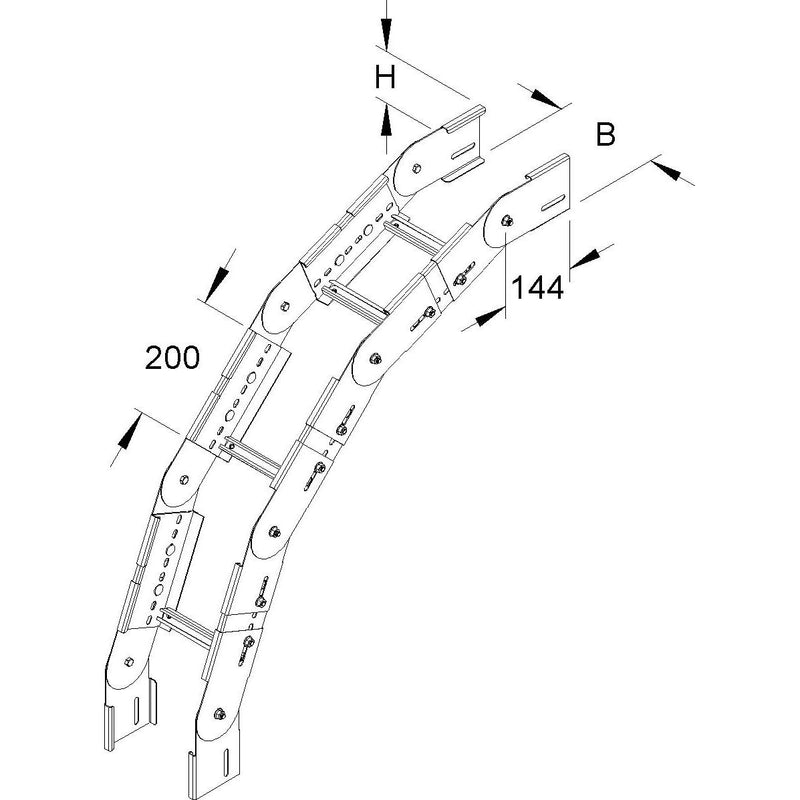

Bogen, verstellbar, vertikal, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, für Kabelleitern, für steigende und fallende Kabelleitermontage, einschließlich anteilmäßigen Gelenkverbindern KGV 100... und feuerverzinkten anteilmäßigem Befestigungszubehör. Passende Bügelschellen (BA... und BAK...) finden Sie im KI-Katalog. für Kabelleiter : KL 100... Lieferung : unmontiert Abmessungen (ca. Maße) H x B : 100 x 200 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Richtungsänderung	steigend/fallend
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Winkel	verstellbar
Bogenausführung	Segmentbogen
Scharnierend	ja
Kabelleiterhöhe	100 mm
Kabelleiterbreite	200 mm
Ausführung	mitgelieferter Verbinder
Innenradius	738 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt

Lieferumfang:
1 x Niedax Bogen KGS 100.203
anteilmäßige Gelenkverbinder KGV 100
anteilmäßiges Befestigungszubehör

Keine Downloads vorhanden.
