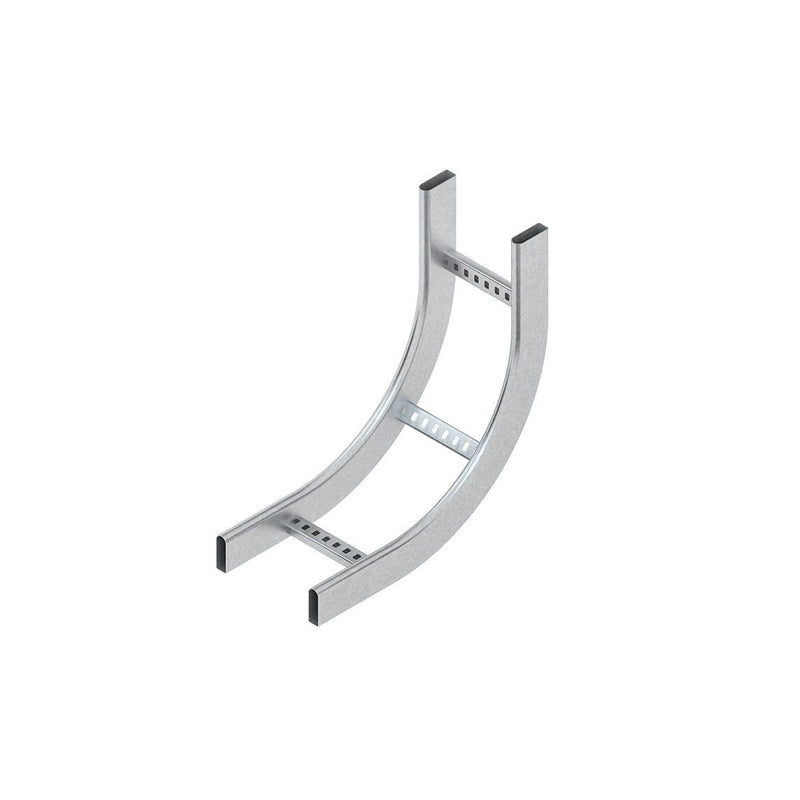

Niedax - Bogen für Kabelleiter Steigstück KRCS 60.525 F

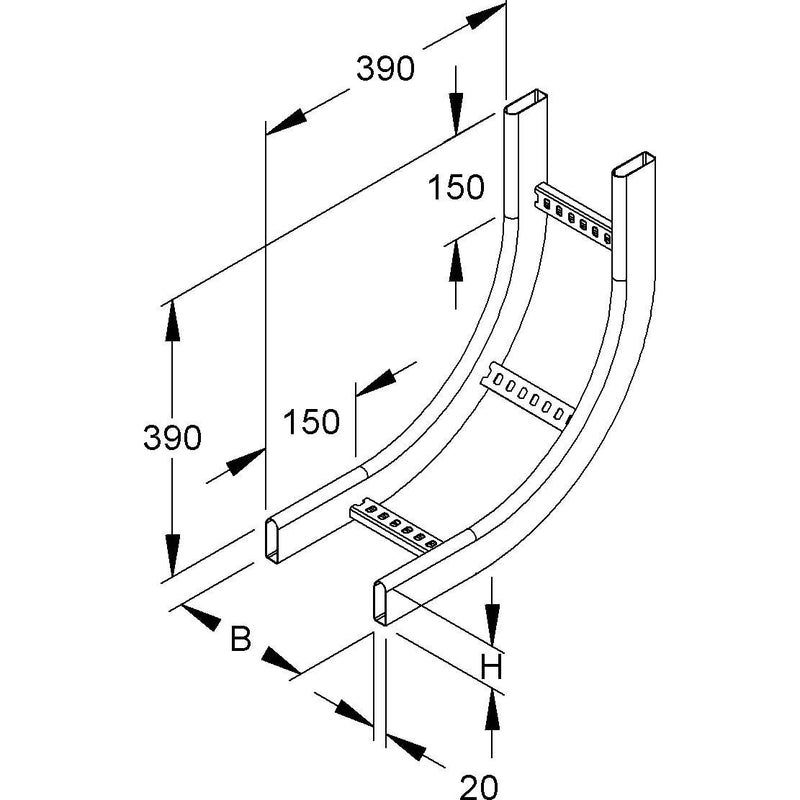

Steigstück 90°, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation, zur Herstellung von vertikalen 90° Steigungen. Stoßstellenverbinder KRLV 60 F bitte separat bestellen. für Allround Kabelleiter : KRC... Abmessungen (ca. Maße) H x B : 60 x 500 mm Abmessungen außen : 450 mm Innenholmradius R : 240 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Richtungsänderung	vertikal steigend
Ausführung des Seitenholms	Röhrenform (geschlossen)
Seitenlochung	nein
Ausführung der Sprosse	Profil gelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	60 mm
Kabelleiterbreite	500 mm
Ausführung	ohne Verbinder
Innenradius	240 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Steigstück KRCS 60.525 F
