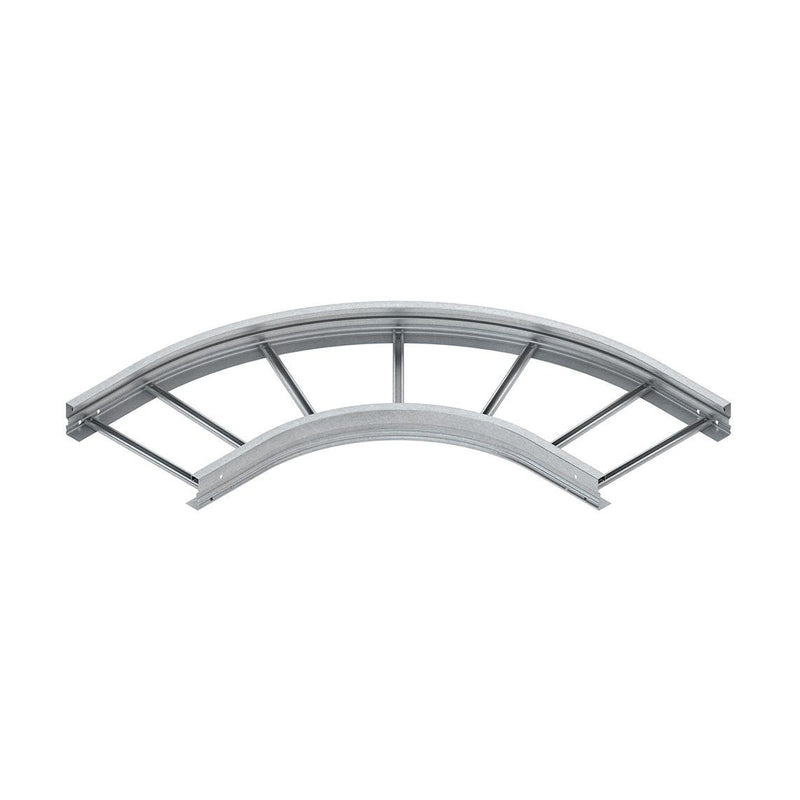

Niedax - Bogen für Kabelleiter Rundbogen WSBR 105.500 E3

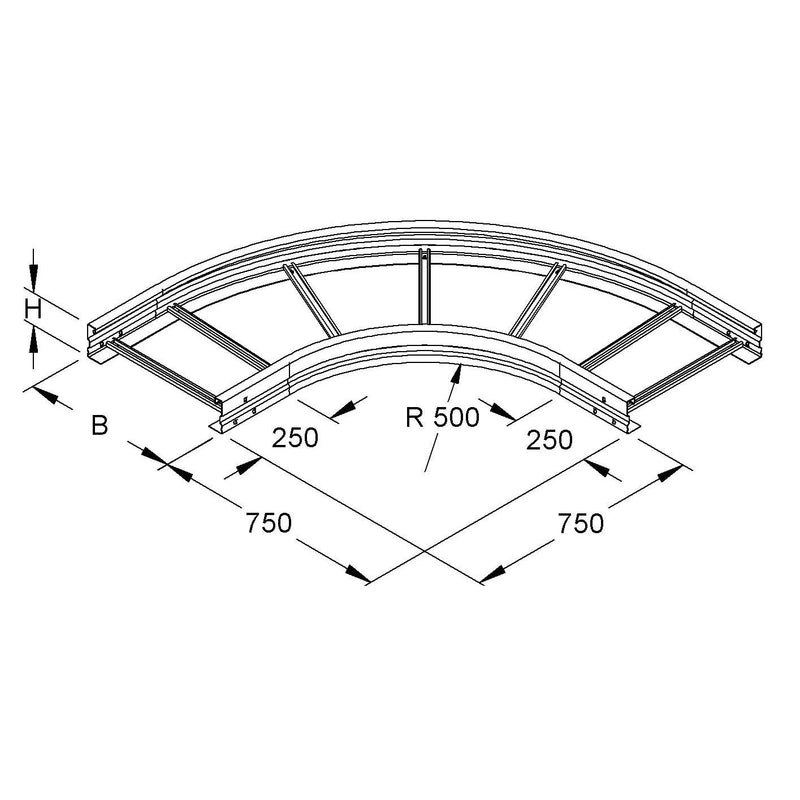

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 105... Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 500 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	nein
Ausführung der Sprosse	Profil ungelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	105 mm
Kabelleiterbreite	500 mm
Ausführung	ohne Verbinder
Innenradius	500 mm
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Rundbogen WSBR 105.500 E3
