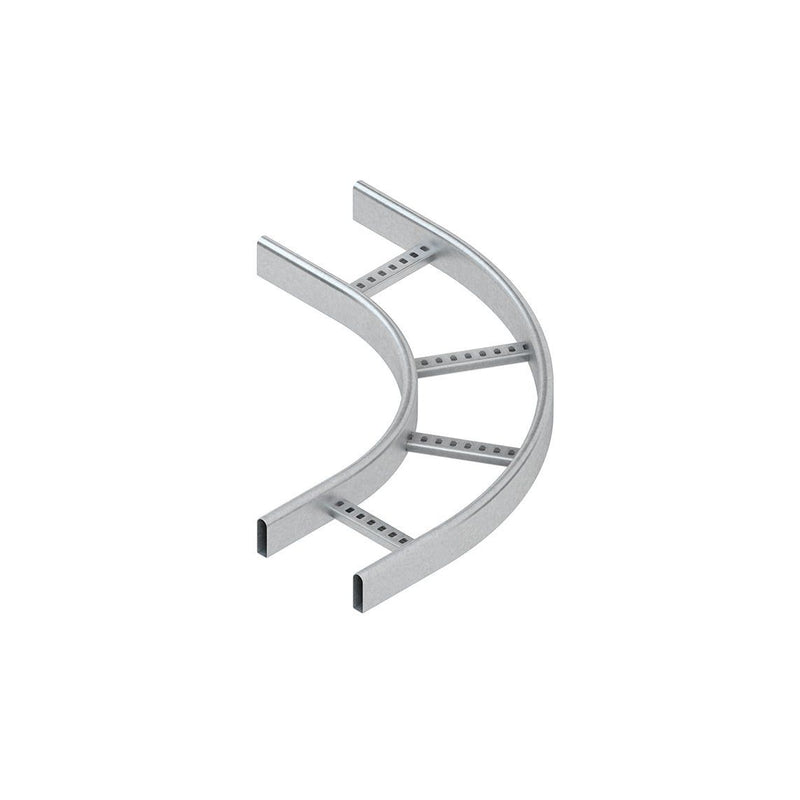

Niedax - Bogen für Kabelleiter Kleiner Bogen KRCBK 60.125 F

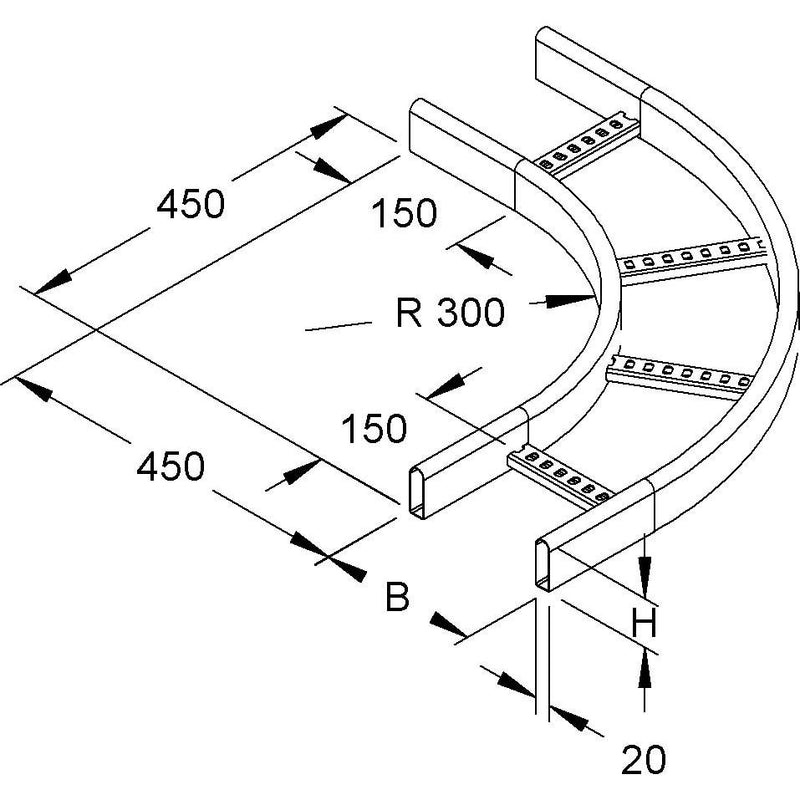

Bogen 90°, klein, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KRLV 60 F bitte separat bestellen. für Allround Kabelleiter : KRC... Abmessungen (ca. Maße) H x B : 60 x 100 mm Abmessungen außen : 450 mm + B Innenholmradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	Röhrenform (geschlossen)
Seitenlochung	nein
Ausführung der Sprosse	Profil gelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	60 mm
Kabelleiterbreite	100 mm
Ausführung	ohne Verbinder
Innenradius	300 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Kleiner Bogen KRCBK 60.125 F

Keine Downloads vorhanden.
