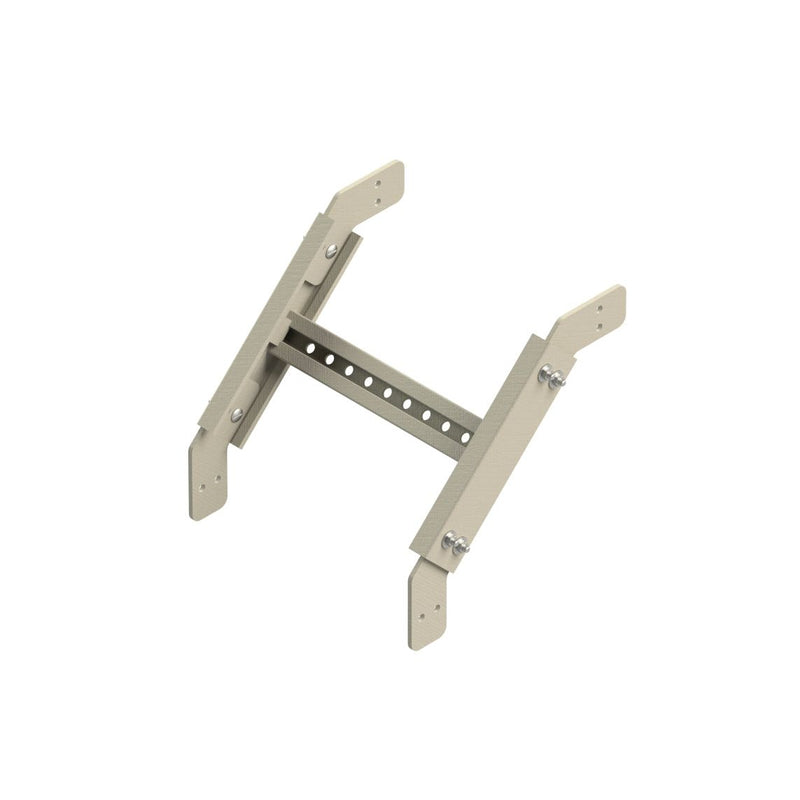

Niedax - Bogen für Kabelleiter GFK-Bogen verstellbar ULLBA 100.700 100x700mm

GFK-Bogen verstellbar, pultrudiert, mit nach oben offenen gelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, mit integriertem Verbinder, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelleiterzugang mit Auslegern unterstützt wird. Eine zusätzliche mittlere Unterstützung sollte vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 4 FKM 6x20 E4 verschraubt sein. für GFK-Kabelleiter : UL 100... ULL 100... Abmessungen (ca. Maße) H x B : 100 x 700 mm Radius : 380 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	vertikal fallend
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	nein
Ausführung der Sprosse	Profil gelocht
Winkel	verstellbar
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	100 mm
Kabelleiterbreite	700 mm
Ausführung	integrierter Verbinder
Innenradius	378 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter GFK-Bogen verstellbar ULLBA 100.700 100x700mm
