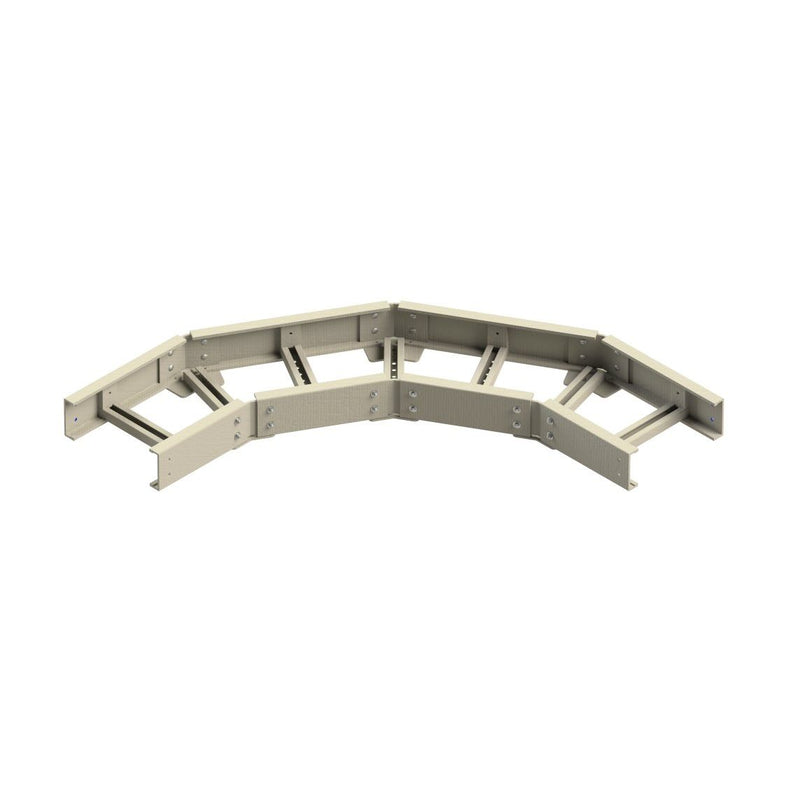

Niedax - Bogen für Kabelleiter GFK-Bogen ULBG 150.200 150x200mm

GFK-Bogen 90°, groß, pultrudiert, mit ungelochten Seitenholmen, jedoch mit Verbinderlochungen sowie mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 17 mm Schlitzweite, zur Herstellung von horizontalen 90° Eckverbindungen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Bei der Verbindung des Formstückes ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Ist der Radius > 250 mm und/oder die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 90° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. GFK-Bogen 90°, groß mit ungelochten Sprossen zur Realisierung des Radius R900 auf Anfrage. Die Stoßstellenverbinder ULGH 150/150 und ULIH 150 E4 sind nicht im Lieferumfang enthalten (bitte gesondert bestellen). Verwendung für : GFK-Kabelleiter UL 150... GFK-Kabelleiter ULL 150... Abmessungen (ca. Maße) H x B : 150 x 200 mm Abmessungen außen : 720 mm + B Radius R : 600 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	nein
Ausführung der Sprosse	Profil ungelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	150 mm
Kabelleiterbreite	200 mm
Ausführung	ohne Verbinder

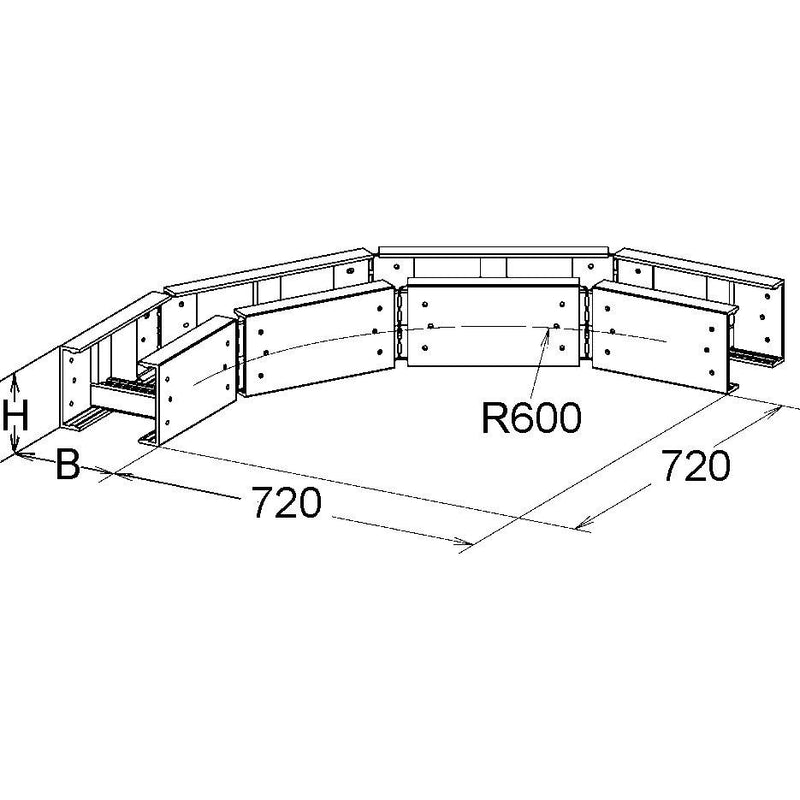

Innenradius	600 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter GFK-Bogen ULBG 150.200 150x200mm
