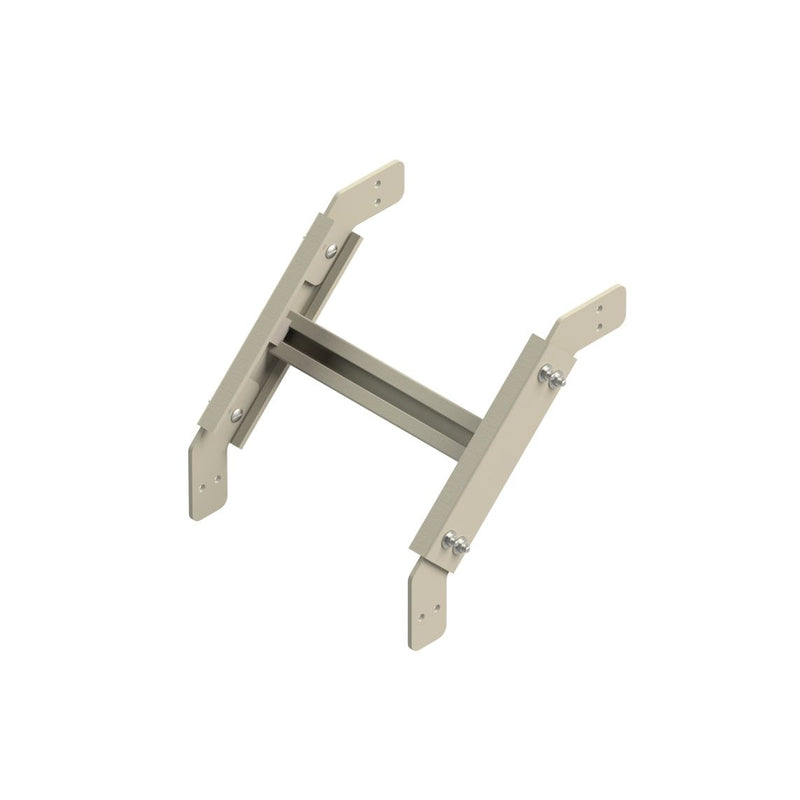

Niedax - Bogen für Kabelleiter GFK-Bogen ULBA 100.900 verstärkt

GFK-Bogen 2 x 45°, pultrudiert, mit ungelochten Seitenholmmittelstücken, mit Verbinderlaschen für den Anschluss sowie im Mittelstück mit nach oben offener ungelochter Sprosse aus C-Profil mit ca. 15 mm Schlitzweite, zur Herstellung von 2 x 45° vertikal fallenden Kabelleiterverlauf, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 2 x 45° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Verwendung für : GFK-Kabelleiter UL 100... GFK-Kabelleiter ULL 100... Abmessungen (ca. Maße) H x B : 100 x 900 mm Abmessungen außen : 372 mm Radius R : 400 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Richtungsänderung	vertikal fallend
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	nein
Ausführung der Sprosse	Profil ungelocht
Winkel	verstellbar
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	100 mm
Kabelleiterbreite	900 mm
Ausführung	integrierter Verbinder
Innenradius	378 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter GFK-Bogen ULBA 100.900 verstärkt
