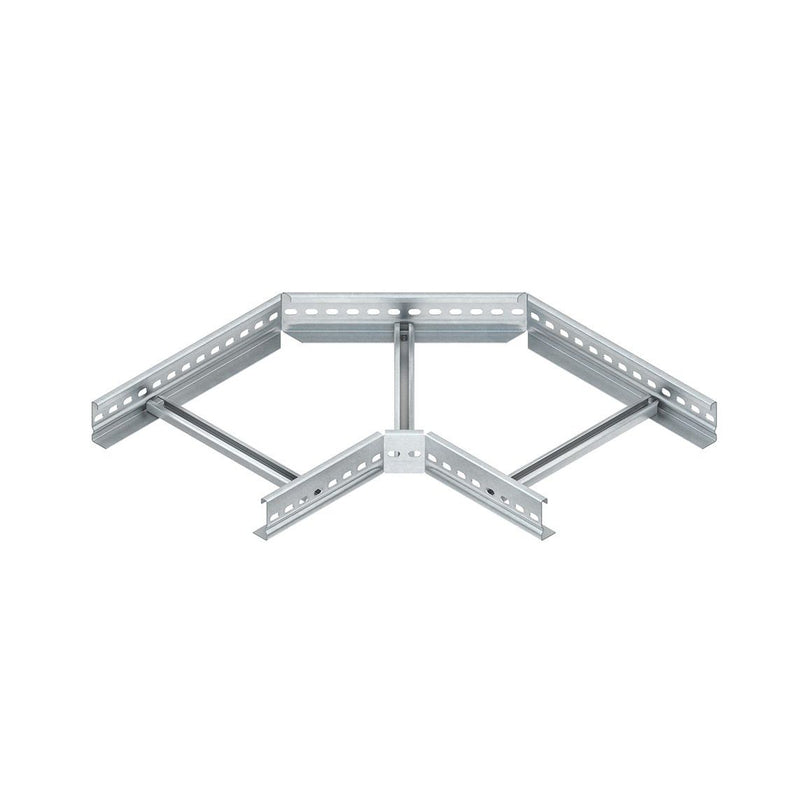

Niedax - Bogen für Kabelleiter Eckstück KLE 60.303 E5

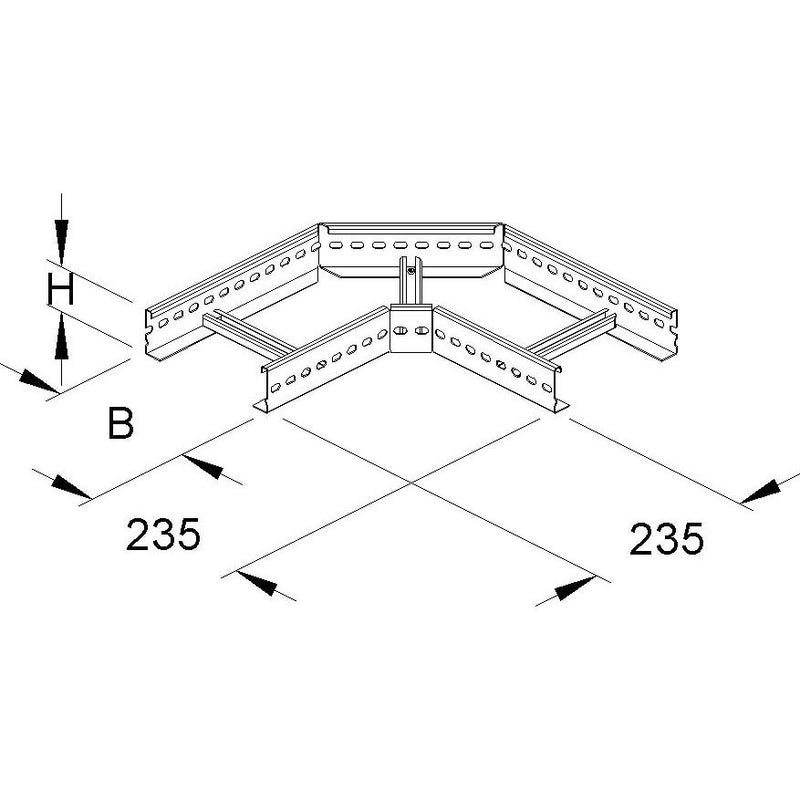

Eckstück, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung eines horizontal rechtwinkligen Abganges. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA...). für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 300 mm AußenAbmessungen : 235 mm + B Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	60 mm
Kabelleiterbreite	300 mm
Ausführung	ohne Verbinder
Innenradius	50 mm
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 316 Ti (1.4571)
Oberflächenschutz	sonstige

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Eckstück KLE 60.303 E5
