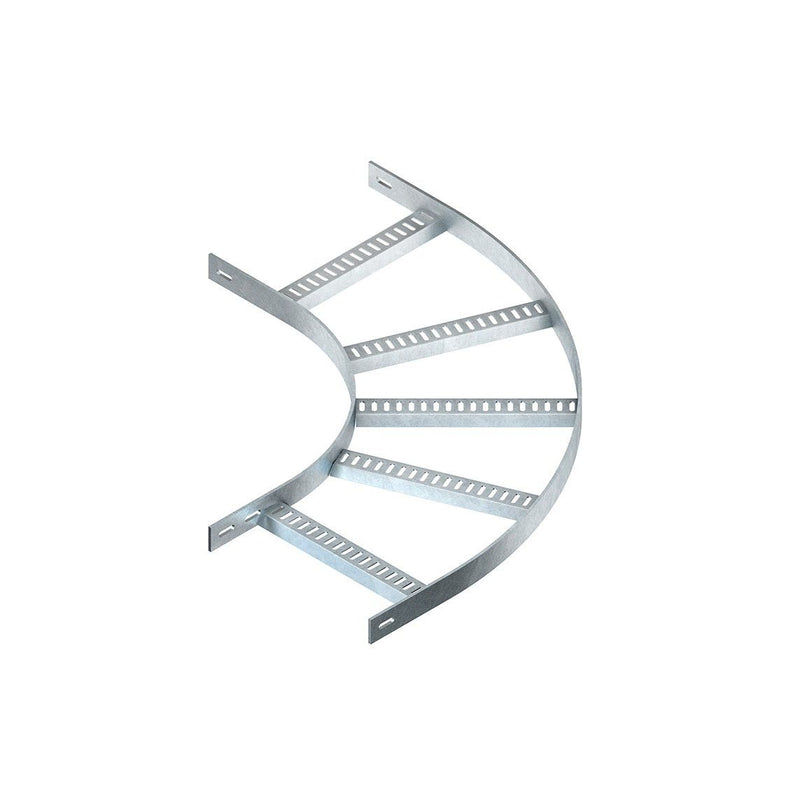

Niedax - Bogen für Kabelleiter Bogen 90Gr. KLMUB 40.400 F 40x400mm

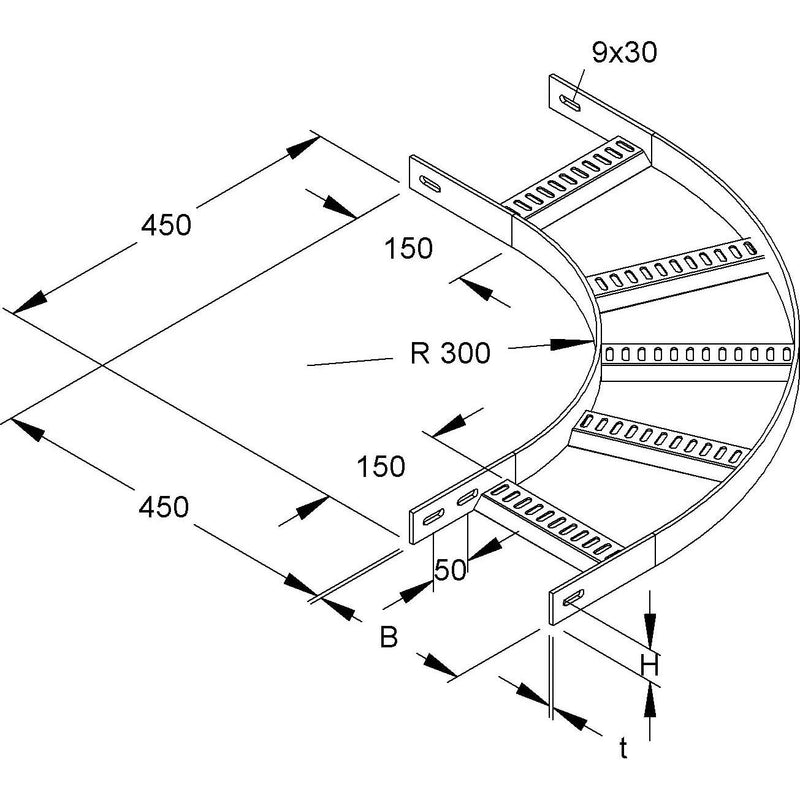

Bogen 90°, für Marinekabelleitern, mit ungelochten Seitenholmen jedoch mit Verbindungslochung für den Anschluss und eingeschweißten, trapezförmigen, perforierten Sprossen, zur Herstellung von 90° horizontal abgewinkeltem Kabelleiterverlauf. Befestigungszubehör für den Anschluss bitte gesondert bestellen. Verwendung für : Marinekabelleiter/Steigetrasse KLMUL 40... Abmessungen (ca. Maße) H x B (innen) : 40 x 400 mm Materialstärke t : 5 mm Innenradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	flaches Profil
Seitenlochung	nein
Ausführung der Sprosse	Profil gelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	40 mm
Kabelleiterbreite	400 mm
Ausführung	integrierter Verbinder
Innenradius	300 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Bogen 90Gr. KLMUB 40.400 F 40x400mm
