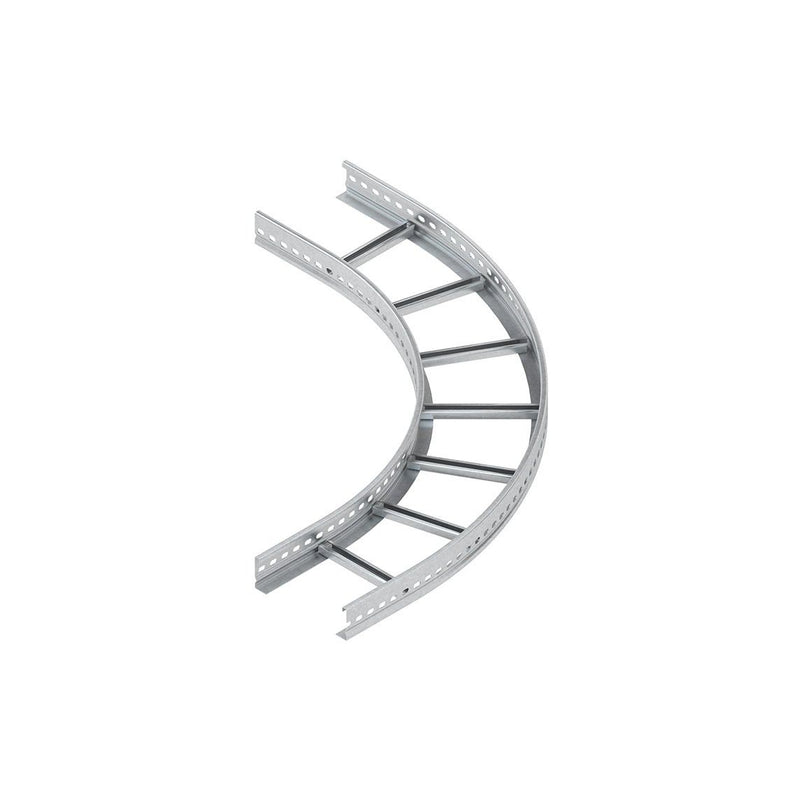

Niedax - Bogen für Kabelleiter Bogen 90 Grad KLBK 60.603 für Kabelleiter

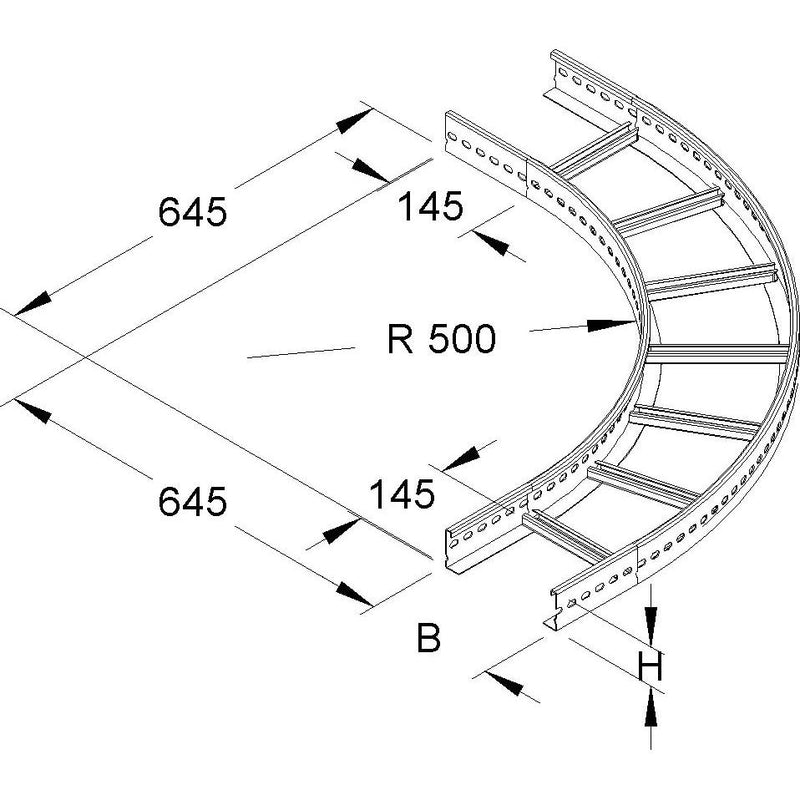

Bogen 90°, klein, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA... und BAK...). Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 600 mm AußenAbmessungen : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	60 mm
Kabelleiterbreite	600 mm
Ausführung	ohne Verbinder
Innenradius	500 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Bogen 90 Grad KLBK 60.603

Keine Downloads vorhanden.
