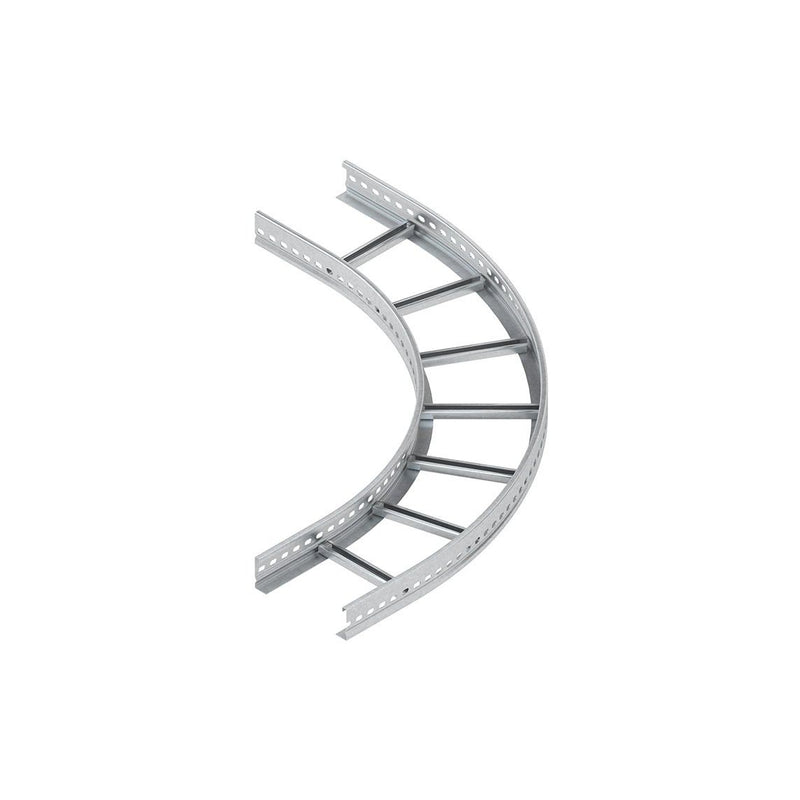

Niedax - Bogen für Kabelleiter Bogen 90 Grad KLBK 60.303 E3 für Kabelleiter

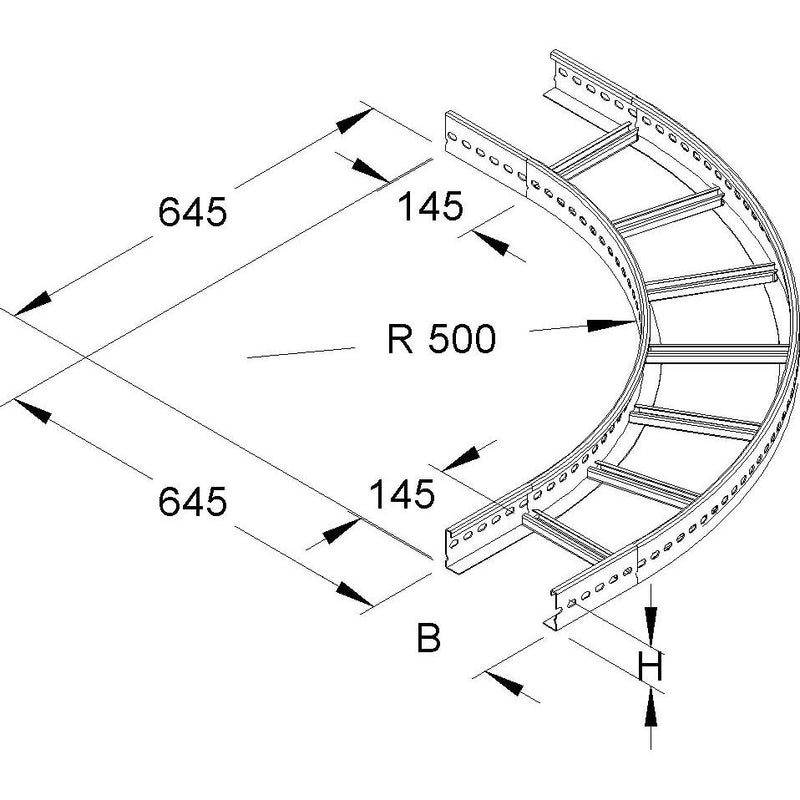

Bogen 90°, klein, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA...). Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 300 mm AußenAbmessungen : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	60 mm
Kabelleiterbreite	300 mm
Ausführung	ohne Verbinder
Innenradius	500 mm
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Bogen 90 Grad KLBK 60.303 E3 für Kabelleiter

Keine Downloads vorhanden.
