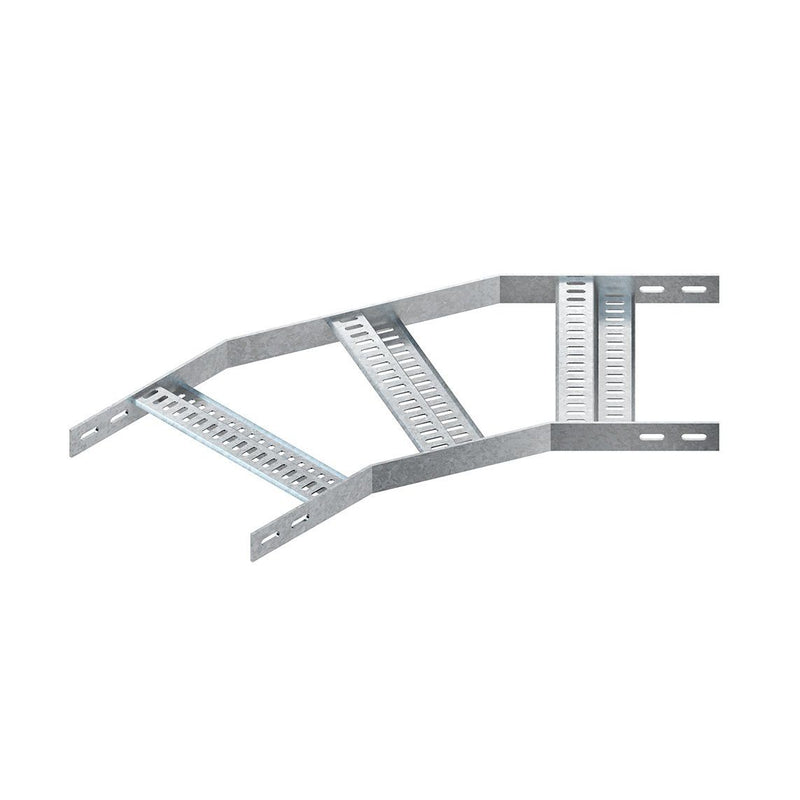

Niedax - Bogen für Kabelleiter Bogen 45Gr. KLMZBBL 40.300 F 40x300mm

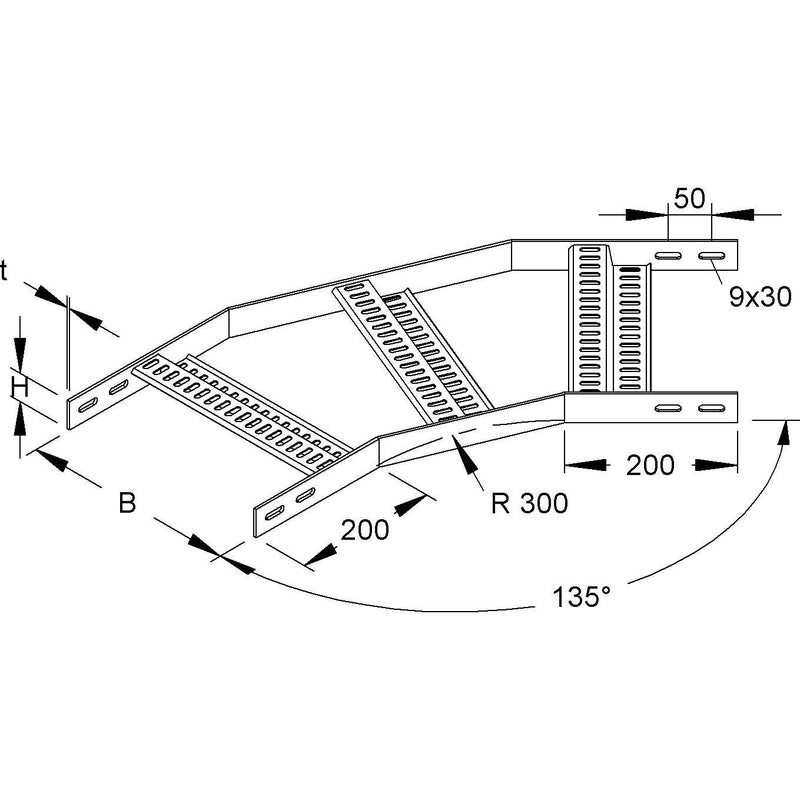

Bogen 45°, mit ungelochten eckigen Seitenholmen jedoch mit Verbindungslochung für den Anschluss und eingeschweißten, perforierten z-förmigen Sprossen, zur Herstellung von 45° horizontal abgewinkeltem Kabelleiterverlauf. Befestigungszubehör für den Anschluss bitte gesondert bestellen. Verwendung : Marinekabelleiter/-steigetrasse KLMZLL 40... Abmessungen (ca. Maße) H x B : 40 x 300 mm Materialstärke t : 4 mm Innenradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	flaches Profil
Seitenlochung	nein
Ausführung der Sprosse	Profil gelocht
Winkel	45°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	40 mm
Kabelleiterbreite	300 mm
Ausführung	integrierter Verbinder
Innenradius	300 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Bogen 45Gr. KLMZBBL 40.300 F 40x300mm

Keine Downloads vorhanden.
