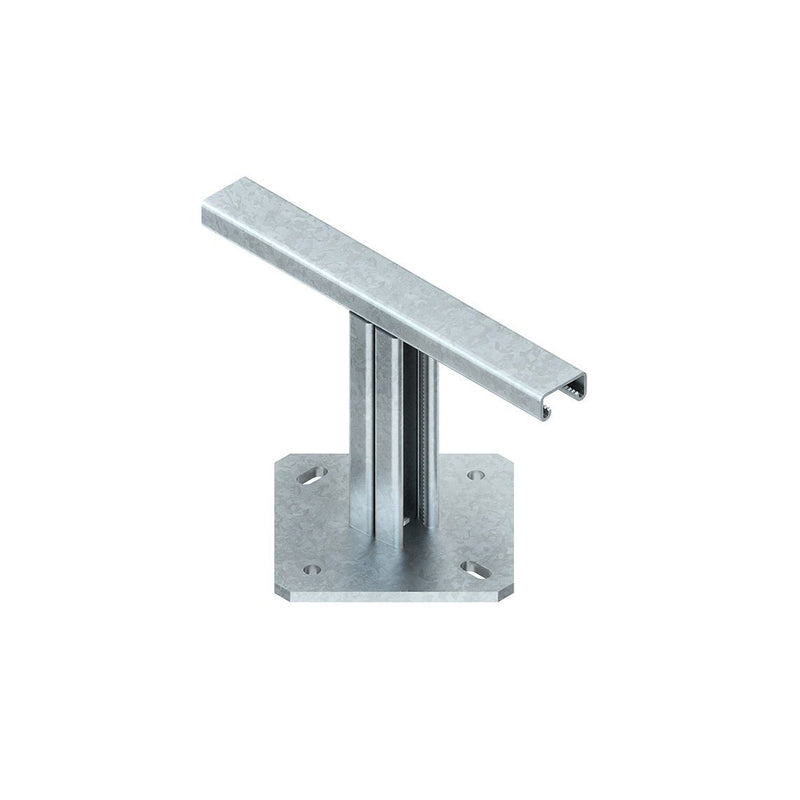

Niedax - Bodenstütze für Rohrbügel Bodenstütze T-Konsole RSSBP 190.100 V 190x100mm

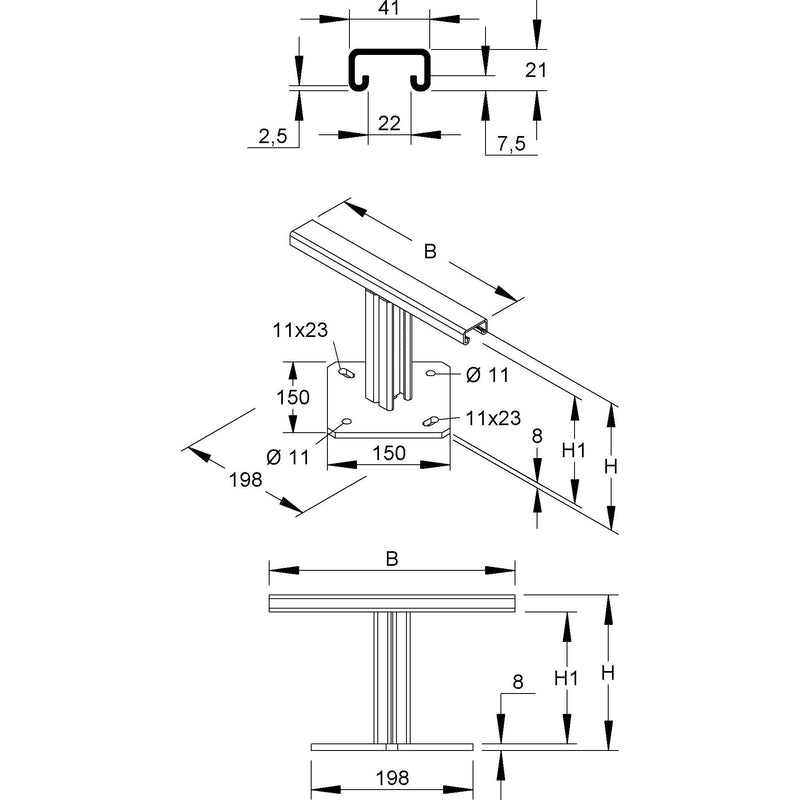

Bodenstütze, symmetrisch, mit verzahnten C-Profilschienen Schlitzweite 22 mm, ungelocht, zur Verlegung von begehbaren Kabelrinnen sowie zur Anbringung darunterliegender Rohrabstandsschellen 85... befestigt mit Gleitmuttern mit Fixierhilfe GMZF M...-22 F (bitte gesondert bestellen) an horizontalen/vertikalen C-Profilschienen, bestehend aus einer horizontalen verzahnten C-Profilschiene und zwei vertikalen gegeneinander stehenden verzahnten C-Profilschienen sowie einer quadratischen Bodenplatte mit Befestigungslochungen. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) Auflagehöhe H : 190 mm lichte Innenhöhe zur Schellenbef. H1 : 161 mm Auflagebreite B : 100 mm horizontale C-Profilschiene : 41 x 21 x 2,5 mm vertikale C-Profilschienen : 41 x 21 x 2,5 mm Werkstoff : Stahl, galv. verz. nach DIN EN ISO 19598, blaupassiviert

Technische Details
Werkstoff	Stahl
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Höhe	190 mm
Form	C-Profil

Lieferumfang:
1 x Bodenstütze

Keine Downloads vorhanden.
