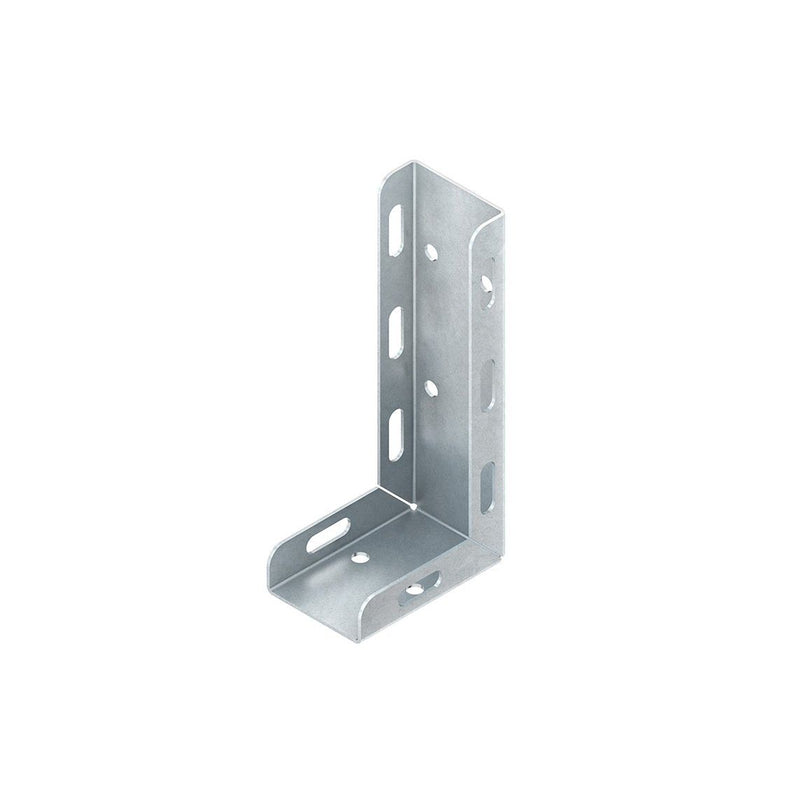

Niedax - Bodenbefestigung für Kabelschutzrohre für Erdverlegung Bodenanschluß MIABR 30 F

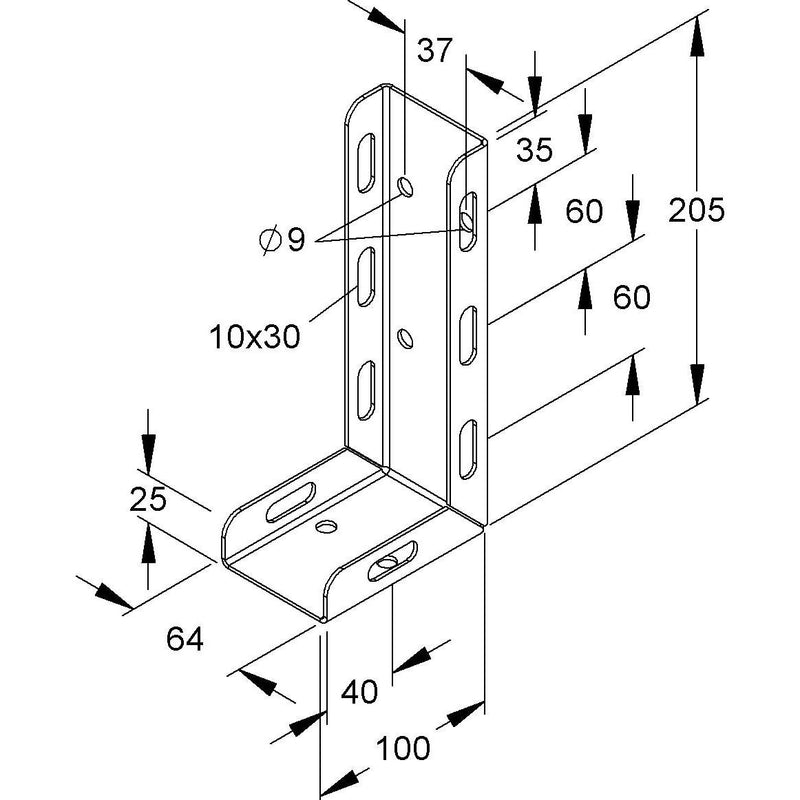

Anschluss Boden, U-förmig gebogenes rechtwinkliges Profil mit asymmetrischen Schenkeln, zur Befestigung der Kabelschutzrohre mit Rundstahlbügel MIRB... . Verwendbar für : Maschineninstallationsrohr MI 30... Abmessungen (ca. Maße) Höhe H x Breite B x Tiefe T : 205 x 64 x 100 mm für Rohr-Ø : 30 mm Bodenbefestigungslochung kurzer Schenkel : 2 x Ø9 mm mittiger Abstand : 37 mm Rundstahlbügel Befestigungslochung : 4 x Ø9 mm mittiger Abstand : 37 mm vertikaler mittiger Abstand : 80 mm Langlöcher in den U-Schenkeln : 10 x 30 mm mittiger Abstand : 60 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Werkstoff	Stahl
Oberflächenschutz	feuerverzinkt
Außendurchmesser	30 mm

Lieferumfang:
1 x Niedax Bodenbefestigung MIABR 30 F
