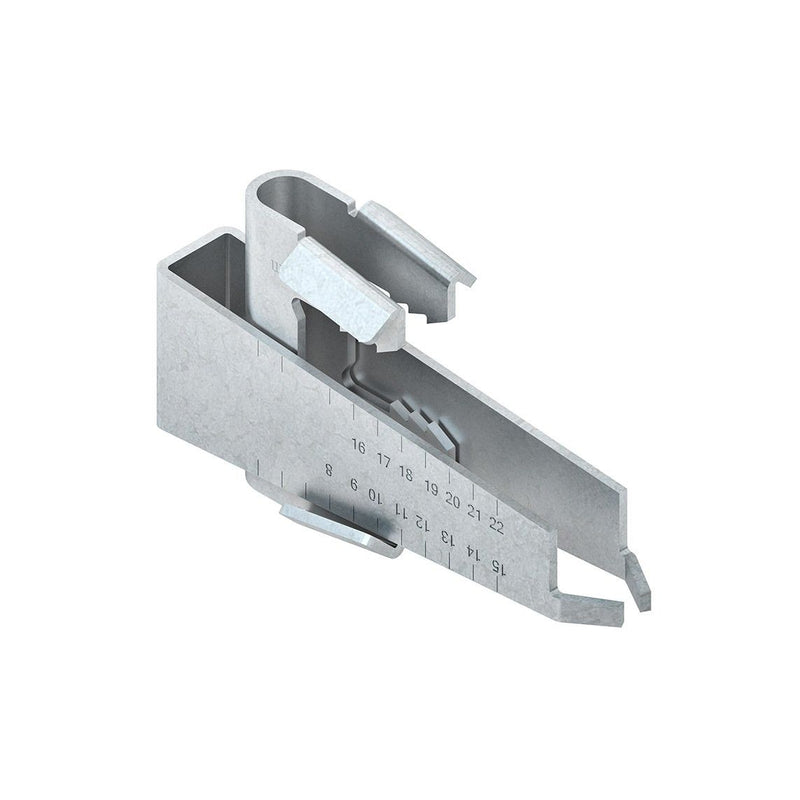

Niedax - Befestigungsklammer Trägerklammer TKM 3 Klemmb.8-20mm, M12

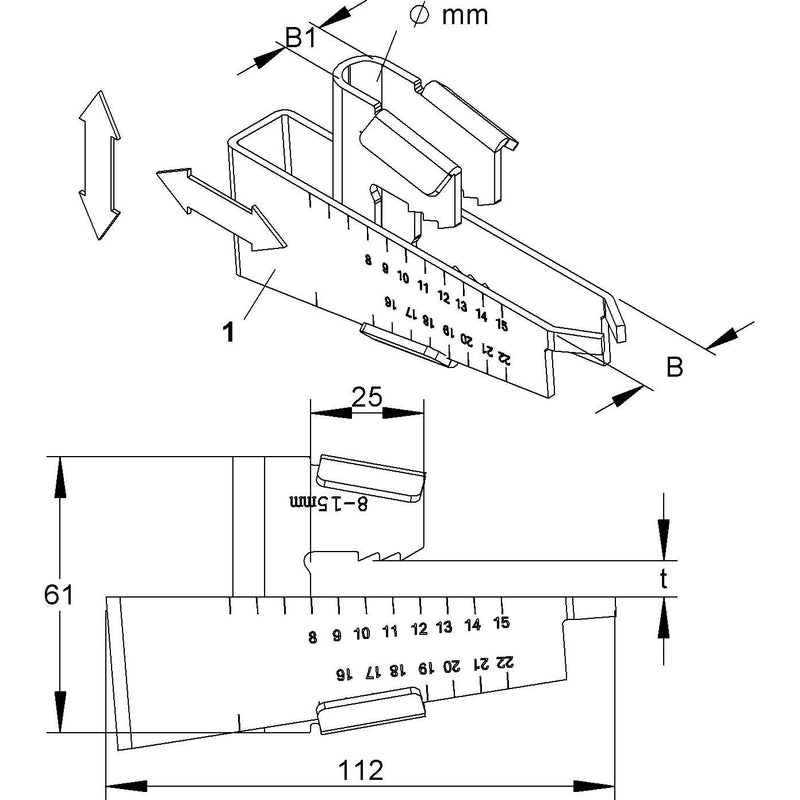

Trägerklammer, vormontiert, zum Aufschlagen auf Trägerflansche nach DIN 1025 mit einem MindestMaße von 8 - 20 mm und max. 14% Neigung bzw. parallelen Flanschen mit einer Flanschstärke von 8 - 20 mm, für senkrechte Abhängungen mittels Gewindestab, eine Vormontage der Trägerklammer mit dem Gewindestab vor der Montage ist möglich. Die Trägerklammer darf nur senkrecht zum Träger belastet werden! Verwendung für : Gewindestab = M 12 Abmessungen (ca. Maße) Höhe H : 61 mm Breite B : 21,5 mm Länge L : 112 mm Trägerflanschstärke t : 8 - 20 mm senkrechte Nennlast F : 5 kN Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Niedax Modell-Nr. : TKM 3

Technische Details
Befestigungsart	sonstige
Anschlussart/-bauteil	Gewinde
Gewindemaß (metrisch)	12
Geeignet für Flanschstärke	8..20 mm
Scharnierend	nein
Scharnier justierbar	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Bruchlast	5000 N

Lieferumfang:
1 x Niedax - Befestigungsklammer Trägerklammer TKM 3
