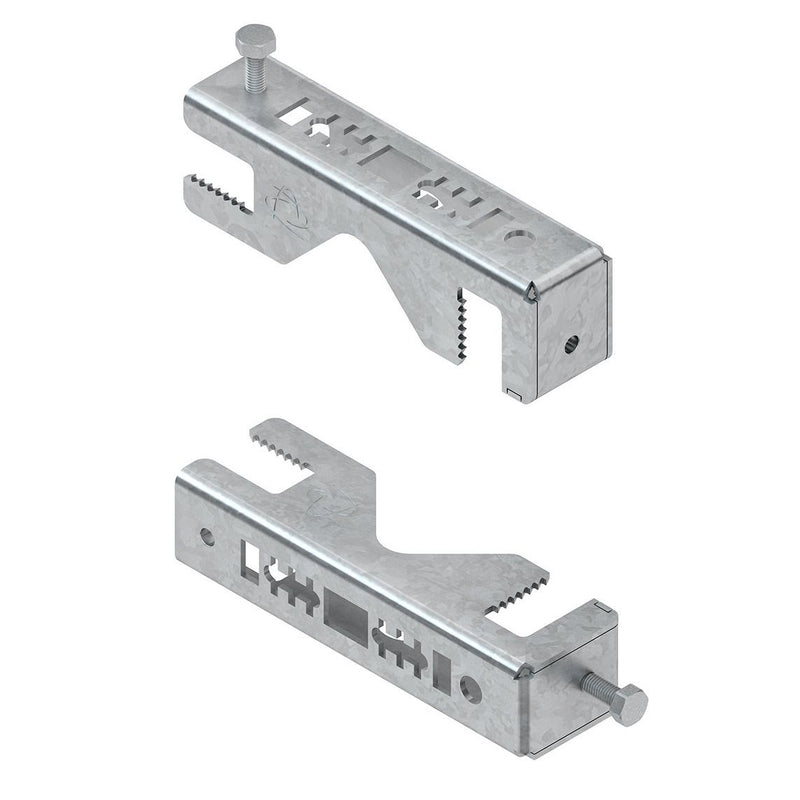

Niedax - Befestigungsklammer GR-Profilklemme GRKHV 173 E3 Edelstahl − 10 Stück

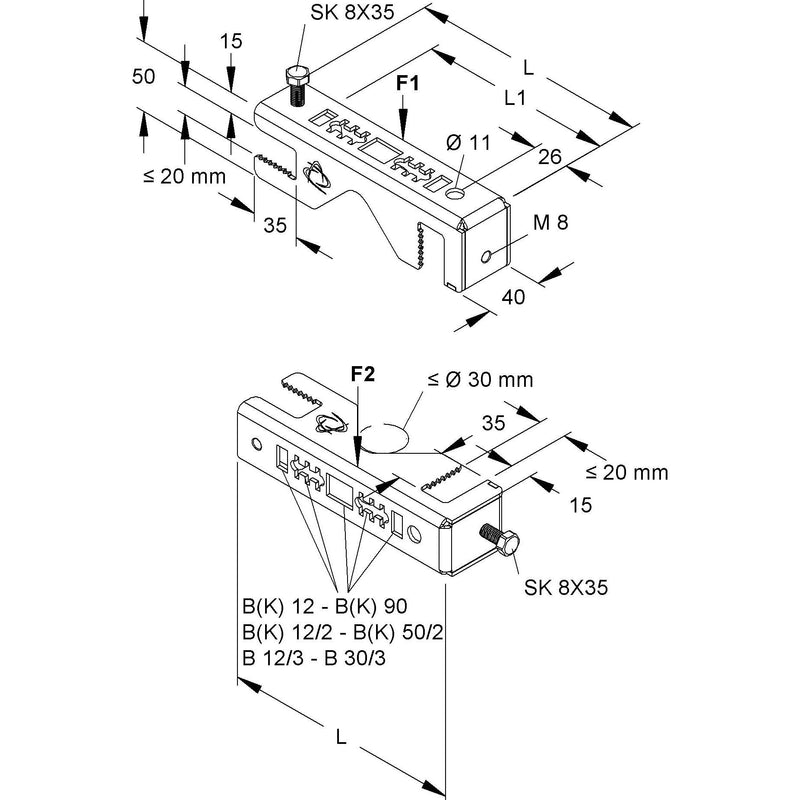

Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren = Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/... an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 E3 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B 14 - 76 E3 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör aus Edelstahl, Werkstoff Nr. 1.4301, AISI 304. Verwendung für Gitterrinnen : GR... E3 GRS... E3 MTC...100 - ... E3 MTCG ... Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : = 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,35 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,6 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Edelstahl, Werkstoff Nr.

Technische Details
Befestigungsart	schrauben
Anschlussart/-bauteil	Gewinde
Gewindemaß (metrisch)	8
Geeignet für Flanschstärke	0..20 mm
Rohr-/Kabeldurchmesser	0..30 mm
Scharnierend	nein
Scharnier justierbar	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige

Lieferumfang:
10 x Stück Befestigungsklammern GRKHV 173 E3
