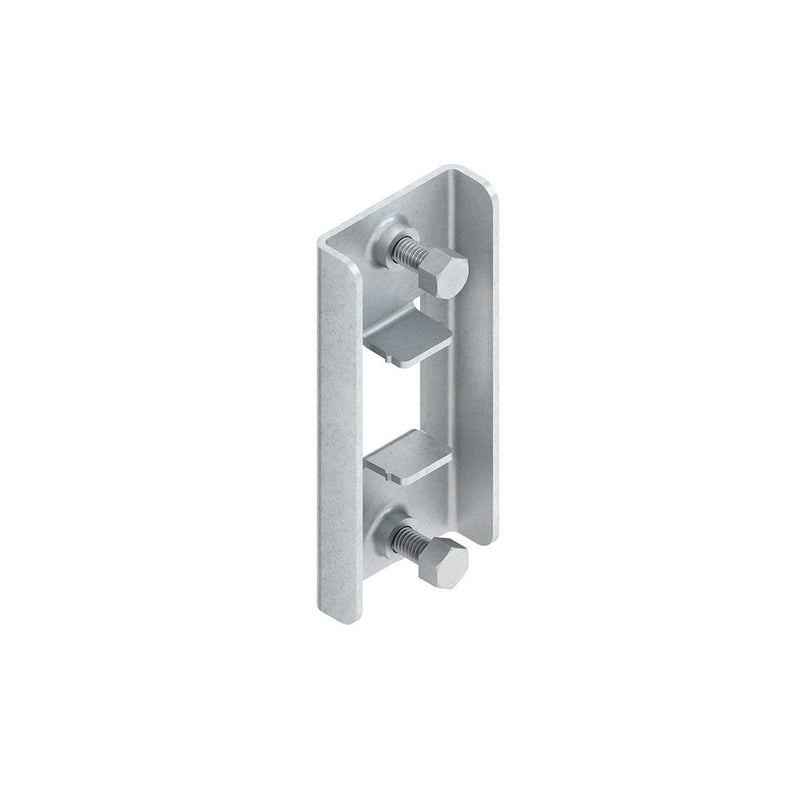

Niedax - Befestigungselement für Stiel/Profilschiene Trägerzwischenklemme TZK 86-96 S (1Paar) − 1 Packung

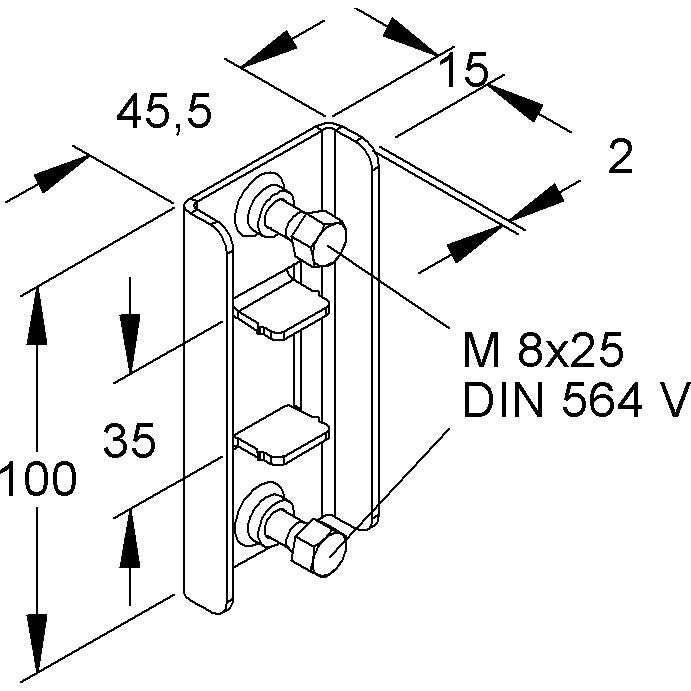

Trägerzwischenklemmen, inklusive Sechskantschrauben mit Ansatzspitze nach DIN 564, zum Verklemmen der Schiene zwischen den Schenkeln eines T-Trägers. Die angegebene Tragfähigkeit bezieht sich auf einen Schenkelabstand von 400 mm und ein aufgebrachtes Drehmoment von 2,5 Nm bei ausschließlich senkrechter Lasteinleitung. Bei Verwendung von größeren Schenkelabständen ist die max. Tragfähigkeit zu reduzieren. Die Schiene bitte gesondert bestellen (die Länge entspricht dem Abstand zwischen den beiden Flanschen) und bauseits ablängen (abzüglich ca. 16 mm Materialstärke und Schraubenspitze), mit den beiden Trägerzwischenklemmen montieren und dann im Träger positionieren und festklemmen. für Ankerschiene : 2986 2996Z Zubehör : 4 x SK 8X25 V Abmessungen (ca. Maße) H x B x L : 15 x 45,5 x 100 mm Materialstärke t : 2 mm Tragfähigkeit zul. F : 0,5 kN Schenkelabstand/2 Werkstoff Zwischenklemme : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Sechskantschraube : Stahl, galvanisch verzinkt nach DIN EN ISO 4042, blaupassiviert Niedax Modell-Nr. : TZK 86-96 S

Technische Details
Geeignet für	T-Profil
Ausführung	Klemmstück
Mit Schraubzubehör	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt

Lieferumfang:
1 x Niedax - Befestigungselement für Stiel/Profilschiene Trägerzwischenklemme TZK 86-96 S (1Paar) − 1 Packung
