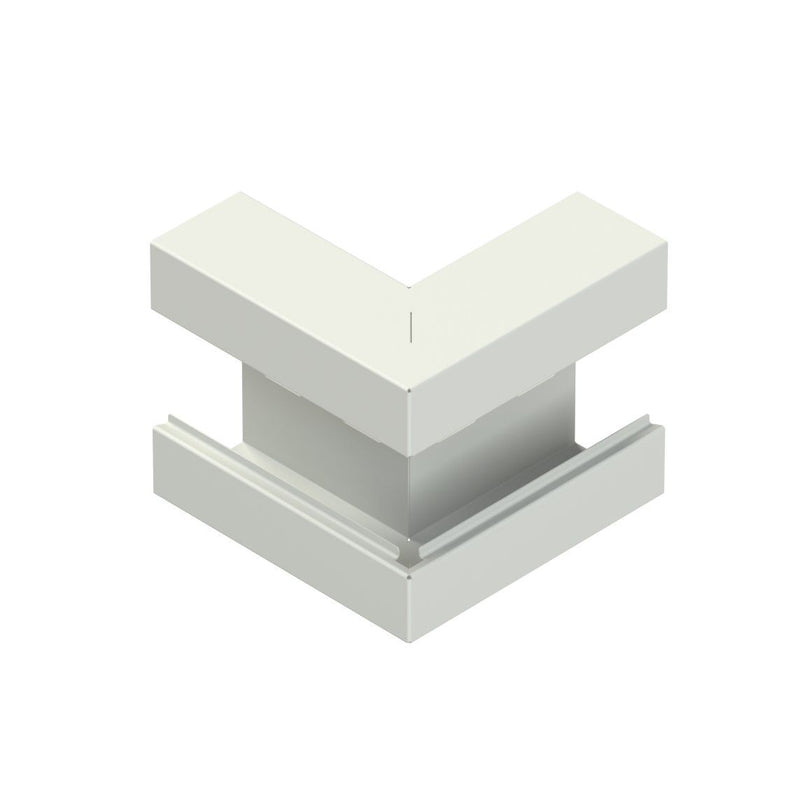

Niedax - Außeneck für Geräteeinbaukanal GK-Außeneck 90Gr. GKA 220-78T90 VW 220x90mm

Außeneck 90°, einzügig symmetrisch, ohne Bodenlaschen für die Aufnahme der Trennstege jedoch mit rückwärtiger Befestigungslochung in beiden Schenkel, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Verwendung für : Gerätekanal GKU 220-78T90 VW Abmessungen (ca. Maße) Höhe H x Tiefe T : 220 x 90 mm Deckelöffnung : 78 mm Schenkellänge aussen : 230 mm dreireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm und 106 mm Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	220 mm
Tiefe	90 mm
Anzahl der Oberteile	1
Oberteilbreite 1	78 mm
Symmetrisch	ja
Ausführung	Unterteil
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt und beschichtet
Farbe	weiß
RAL-Nummer	9016
Mit Schutzfolie	nein
Mit Kanalverbinder	nein
Montagelochung im Boden	nein
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	nein
Schutzart (IP)	IP20
Einsatztemperatur	5..60 °C

Lieferumfang:
2 x Stoßstellenverbinder GSVA
