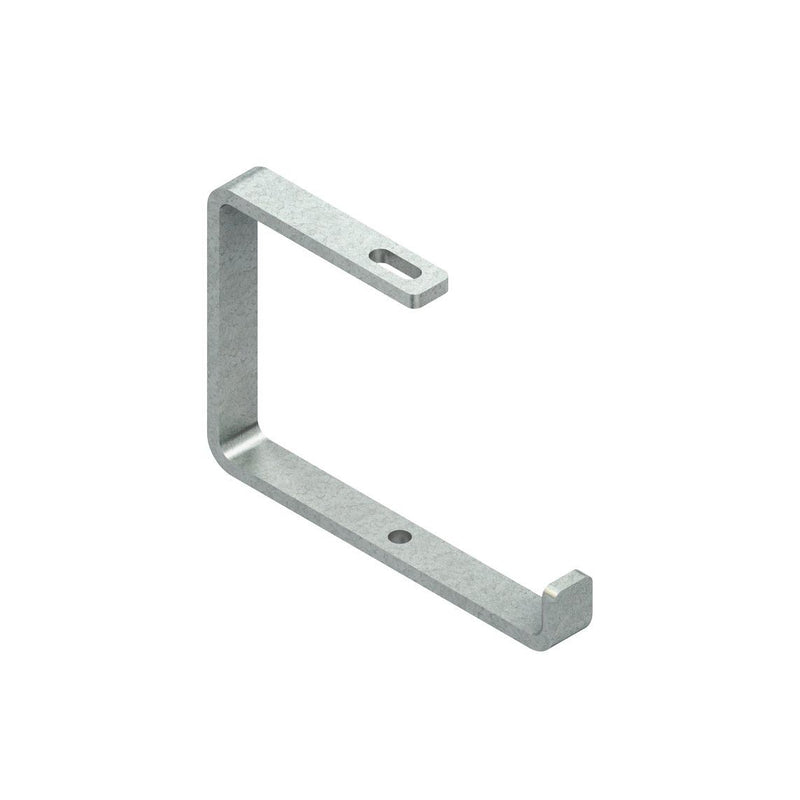

Niedax - Ausleger für Kabeltragsystem Zentralabhängung ZCB 120

Zentralabhängung, C-Bügel zur Deckenmontage (zentrale Abhängung) mittels Gewindestange M 10. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) obere Bügellänge L1 (Außenmaß) : 95 mm Befestigungslochung im oberen Bügel : 11 x 30 mm Höhe (Außenmaß) : 160 mm Auflagelänge L (Innenmaß) : 130 mm Breite : 25 mm Materialstärke t : 8 mm Tragfähigkeit F bei L/2 : 0,6 kN Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	130 mm
Breite	25 mm
Höhe	160 mm
Geeignet für Kabeltragsystembreite	50..120 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	600 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Zentralabhängung ZCB 120
