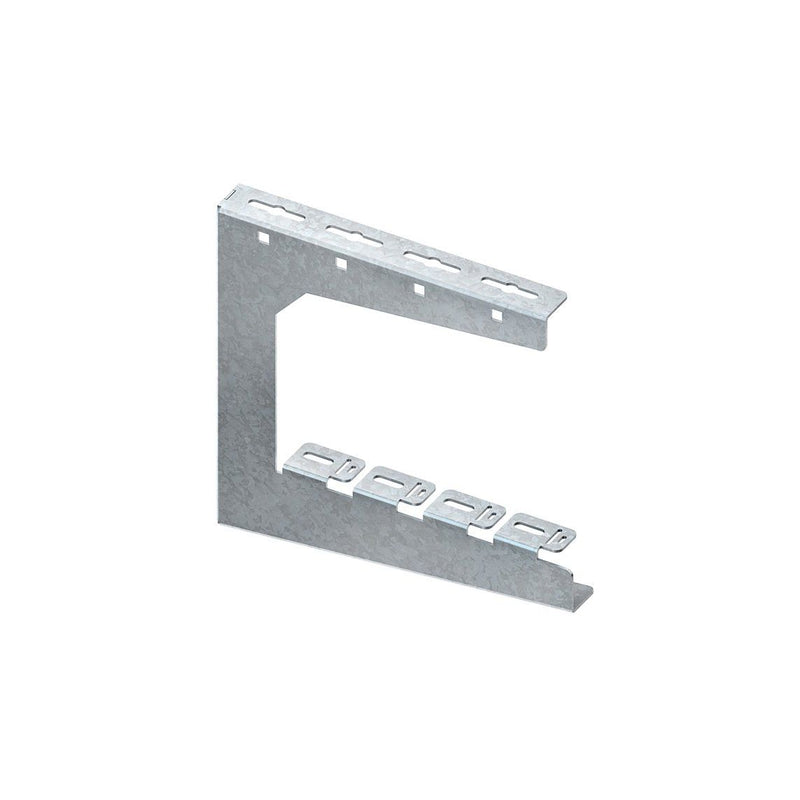

Niedax - Ausleger für Kabeltragsystem Zentralabhängung C-Profil ZC 400 S 350x410mm Stahl vz

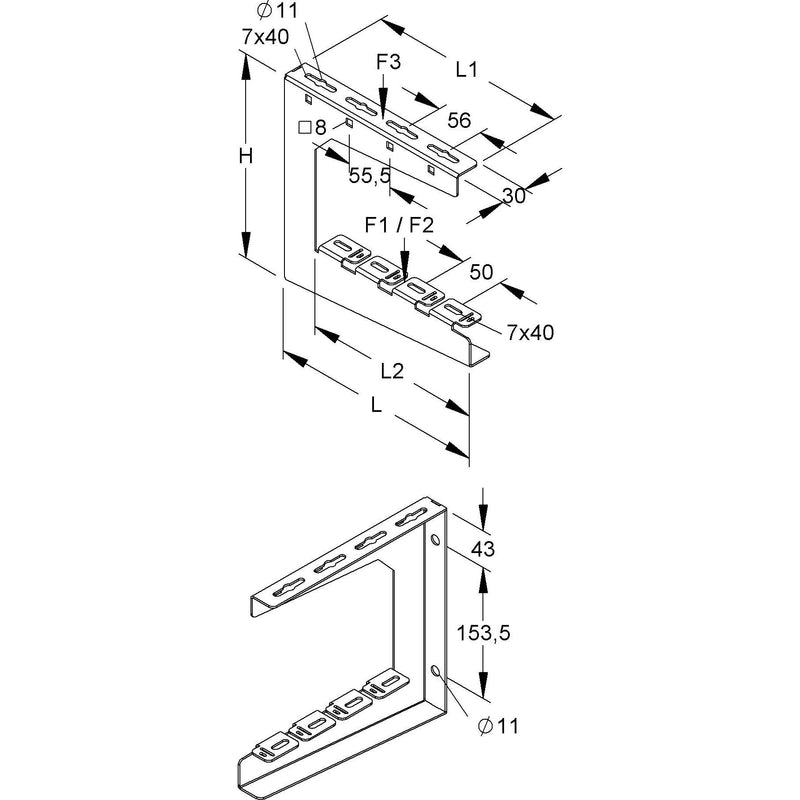

Zentralabhängung, C-förmig, Bügel zur Deckenmontage mittels Gewindestab M 10/... sowie zur Wandbefestigung. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 6 mm und einem mittigen Längsdrahtabstand von 50 mm sowie für Kabelrinnen Abmessungen (ca. Maße) Höhe H (Außenmaß) : 281 mm Breite B (Außenmaß) : 30 mm Länge L (Außenmaß) : 465 mm Materialstärke t : 2,5 mm obere Auflagelänge L1 : 350 mm Befestigungslanglochung der oberen Auflagefläche : 7 x 40 mm und Ø 11 mm mittiger Abstand der Befestigungslanglochung : 56 mm vertikale quadratische Lochung : ? 8 mm mittiger Abstand der quadratischen Lochung : 55,5 mm untere Auflagelänge L2 : 410 mm Befestigungslanglochung der unteren Auflagefläche : 7 x 20 mm Aufnahme von Gitterrinnen mit einem Längsdrahtabstand : 50 mm und einem Draht-Ø 3,9 - 6 mm Deckenabhängung mittels Gewindestab M 10/... Tragfähigkeit F1 bei L2/2 : 0,5 kN Wandbefestigung mittels Durchsteckanker DAZ 10X... Tragfähigkeit F2 bei L2/2 : 1,5 kN Wandbefestigung mittels Durchsteckanker DAZ 10X... Tragfähigkeit F3 bei L1/2 : 1,5 kN Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	465 mm
Breite	30 mm
Höhe	280 mm
Geeignet für Kabeltragsystembreite	50..400 mm
Ausführung	Wandausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	500 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Zentralabhängung C-Profil ZC 400 S 350x410mm Stahl vz
