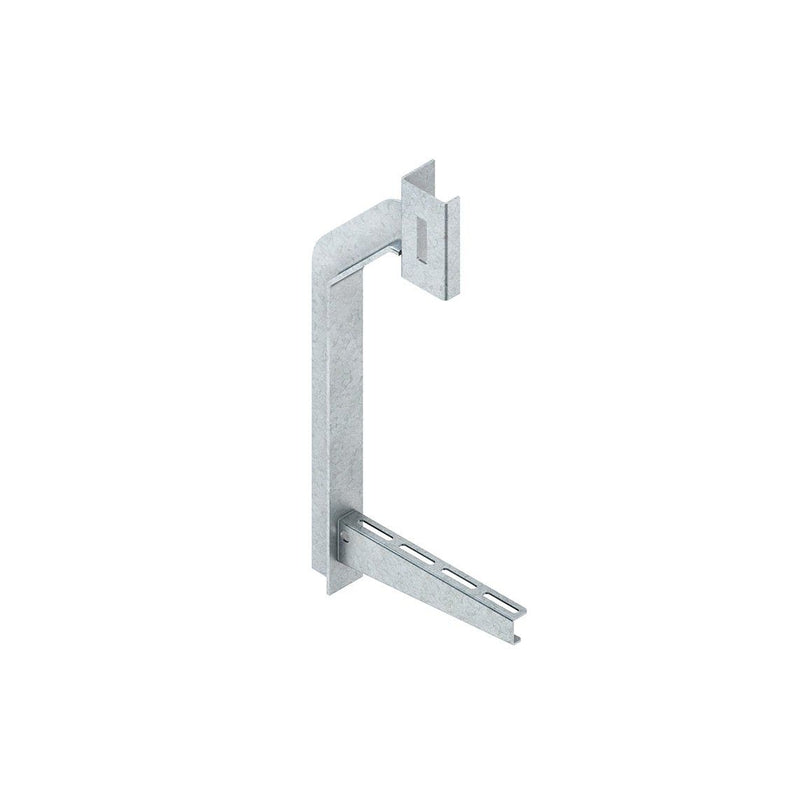

Niedax - Ausleger für Kabeltragsystem Zentralabh.Konsole ZKU 300

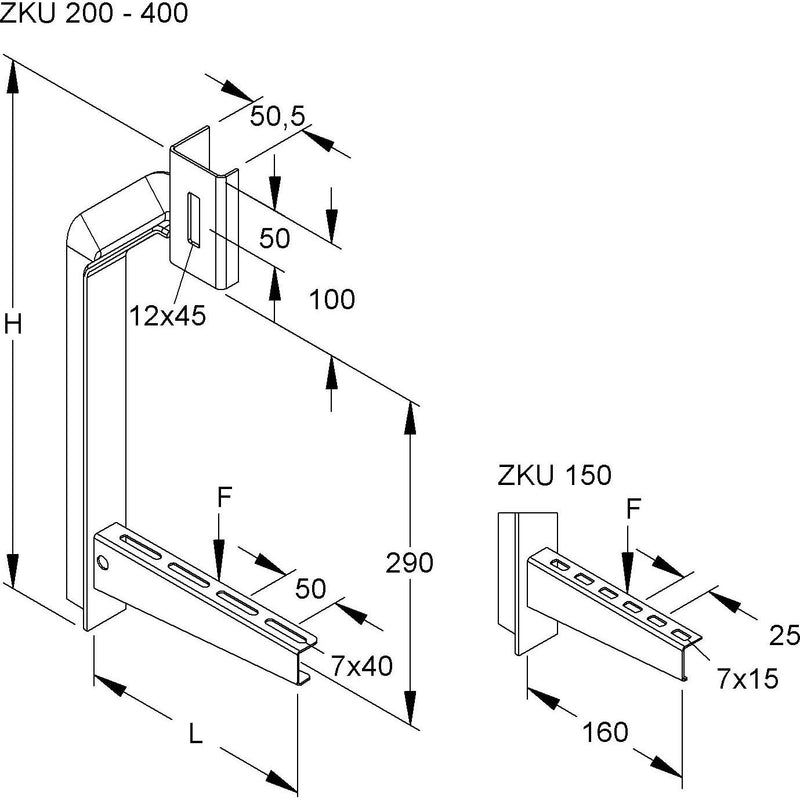

Zentralabhängung, für die zentrische Montage von Kabelrinnen und -leitern am Profil bzw. Hängestiel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei zentrischer Lasteinleitung, ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Profilen bzw. Hängestielen sowie gleichmäßiger Kabelbelegung. für Profil : U 50/... für Hängestiel : HUF 50/... Abmessungen (ca. Maße) Gesamthöhe H : 472 mm Auflagelänge L : 310 mm Tragfähigkeit F bei L/2 : 2 kN im System geprüft Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	310 mm
Breite	26 mm
Höhe	472 mm
Geeignet für Kabeltragsystembreite	50..300 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	2000 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Zentralabh.Konsole ZKU 300 anteilmäßiges Befestigungszubehör
