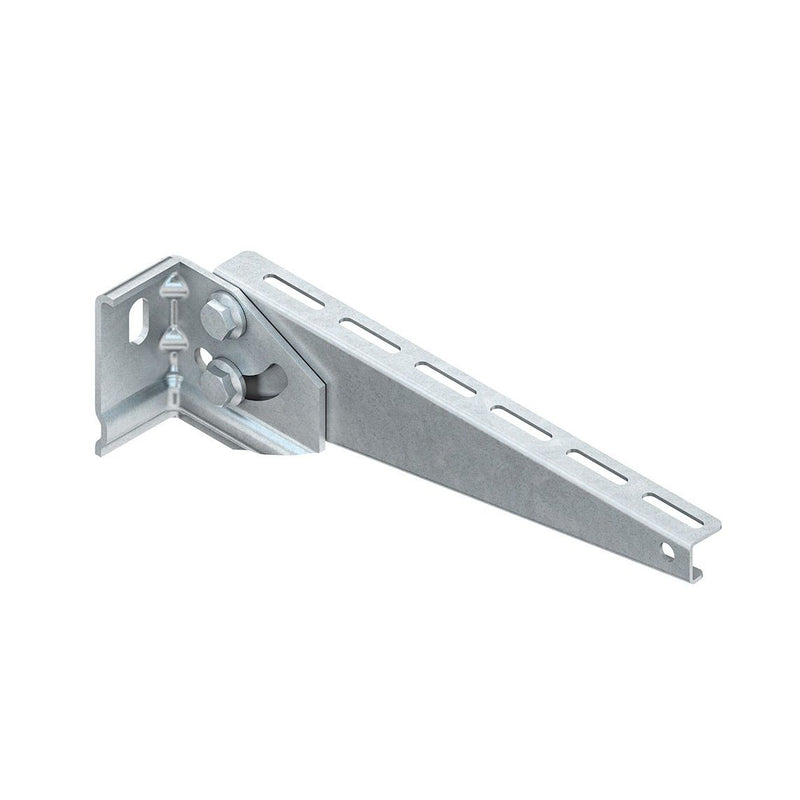

Niedax - Ausleger für Kabeltragsystem Wandausleger KTVW 400 F − 10 Stück

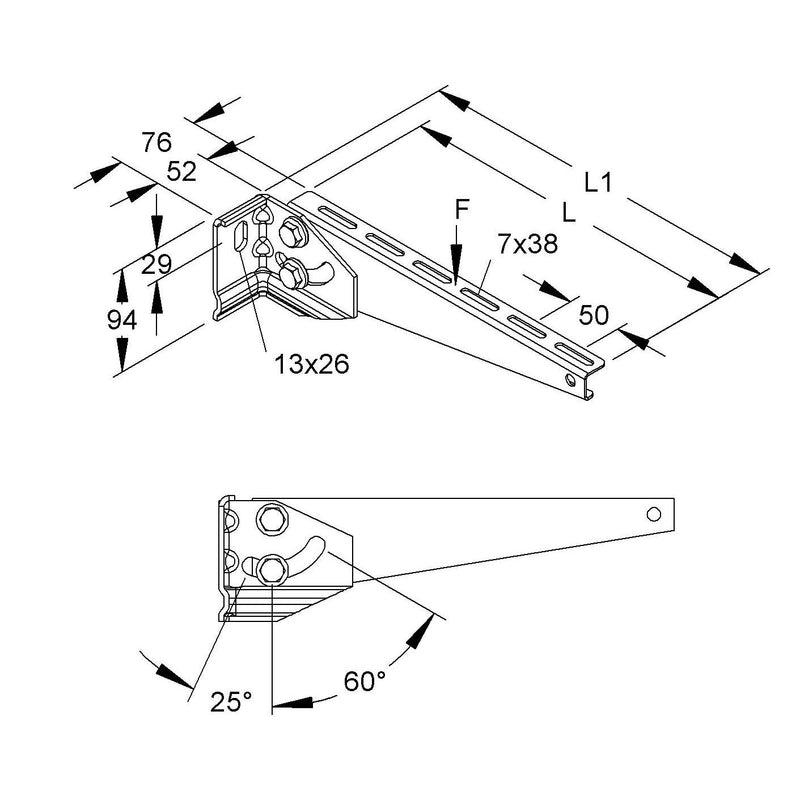

Wandausleger, verstellbar, Verstellbereich +25° bis -60°, zur Befestigung an schrägen Wänden, im Bereich z. B. von Betonröhren und Tunnel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten max. Anzugsdrehmoment von 123 Nm. Bitte beachten: Der zum Einsatz kommende Ausleger, bei einer Neigung des Auslegeranschlusswinkels bis 60°, richtet sich nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne. Abmessungen (ca. Maße) Auflagehöhe H : 94 mm Breite des Anschlusswinkels B : 52 mm Gesamtbreite B1 : 76 mm Auflagelänge L : 415 mm Gesamtlänge L1 : 440 mm Tragfähigkeit F bei L/2 : 1,4 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	440 mm
Breite	76 mm
Höhe	94 mm
Geeignet für Kabeltragsystembreite	100..400 mm
Ausführung	Wandausleger
Winkel	-25..60 °
Max. sichere Arbeitslast nach IEC 61537	1400 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
10 x Wandausleger KTVW 400 F

Keine Downloads vorhanden.
