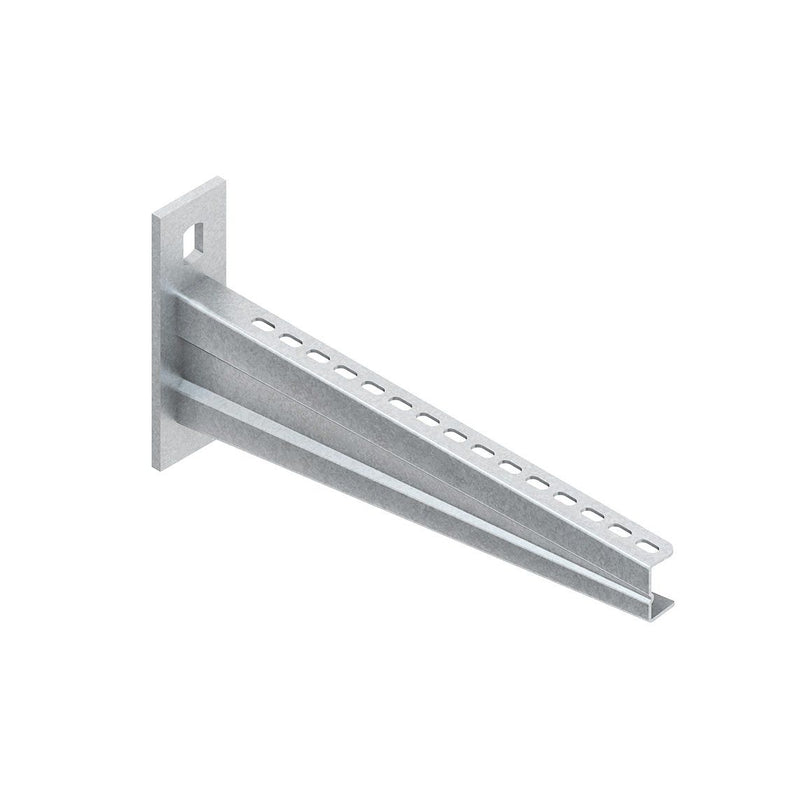

Niedax - Ausleger für Kabeltragsystem Wandausleger KTASS 700

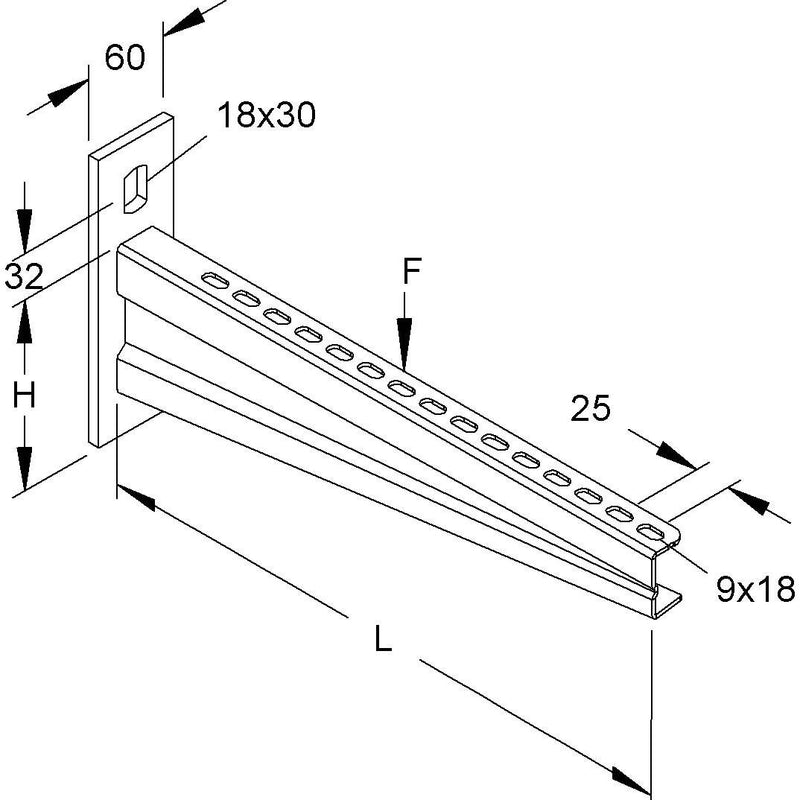

Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 158 mm Auflagelänge L : 730 mm Tragfähigkeit F bei L/2 : 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung. Tragfähigkeit F2 bei L/2 : 8,5 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf. Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	740 mm
Breite	28 mm
Höhe	283 mm
Geeignet für Kabeltragsystembreite	50..700 mm
Ausführung	Wandausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	10000 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Wandausleger KTASS 700
