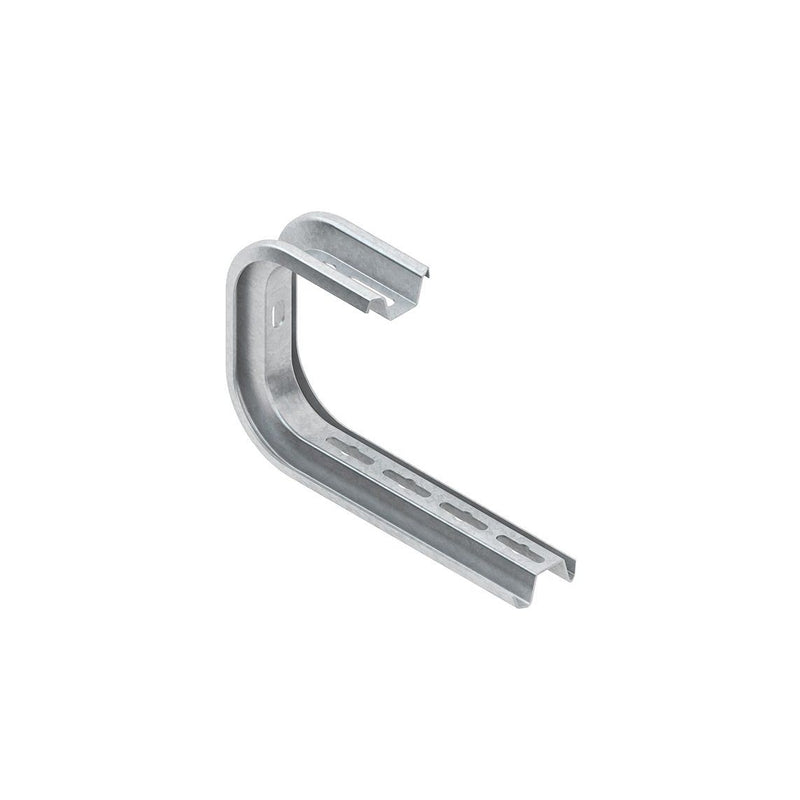

Niedax - Ausleger für Kabeltragsystem Tragkonsole TKSU 300 Deckenbefestig

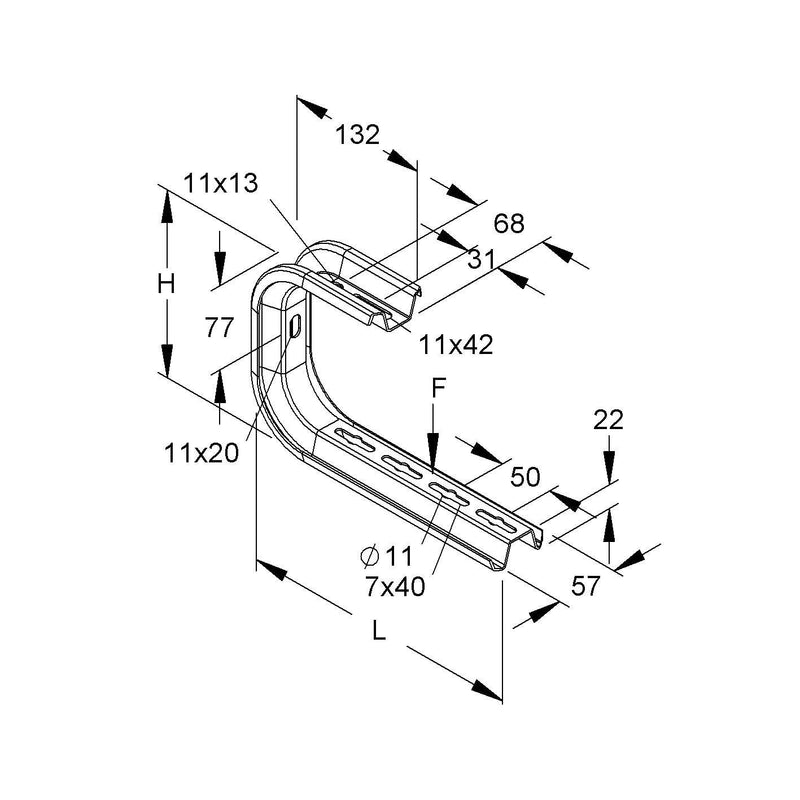

Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) H x B x L : 172 x 57 x 361 mm obere Bügellänge L1 : 132 mm Tragfähigkeit F bei L/2 : 0,5 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	361 mm
Breite	57 mm
Höhe	172 mm
Geeignet für Kabeltragsystembreite	50..300 mm
Ausführung	Wandausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	500 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör
